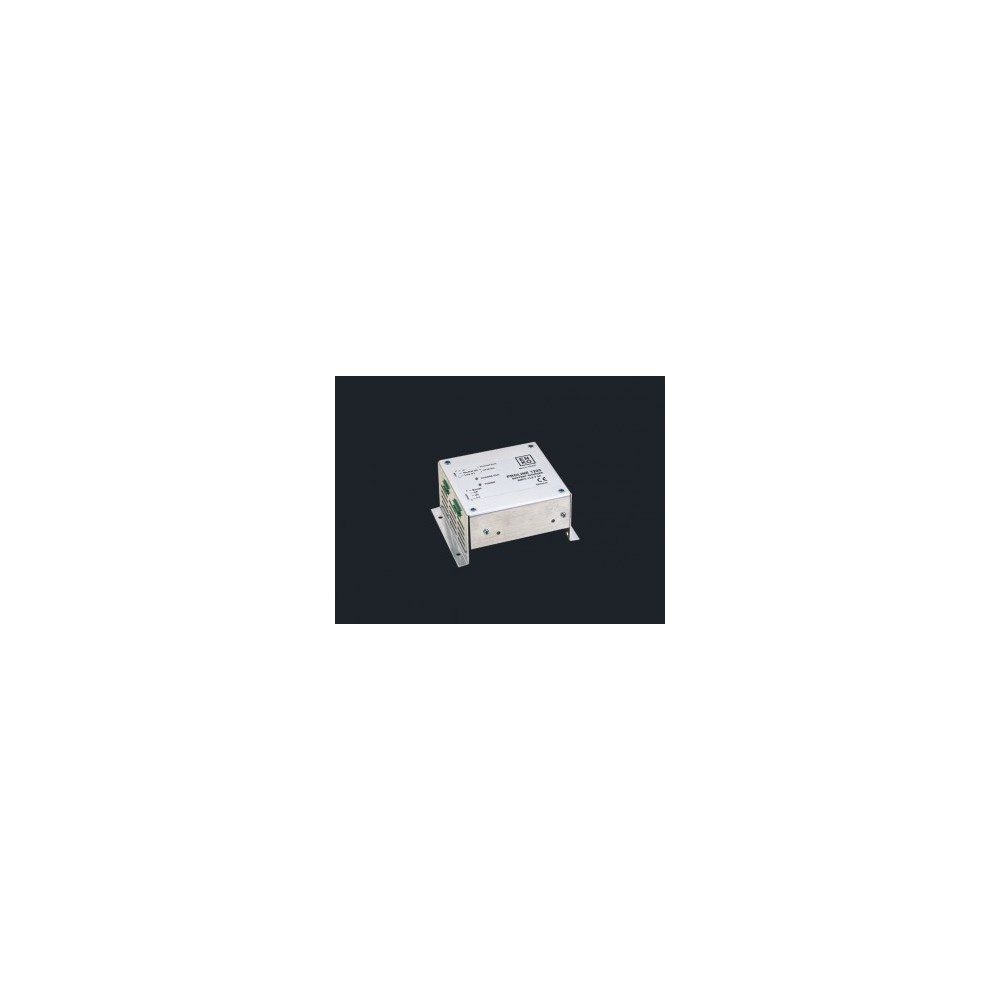

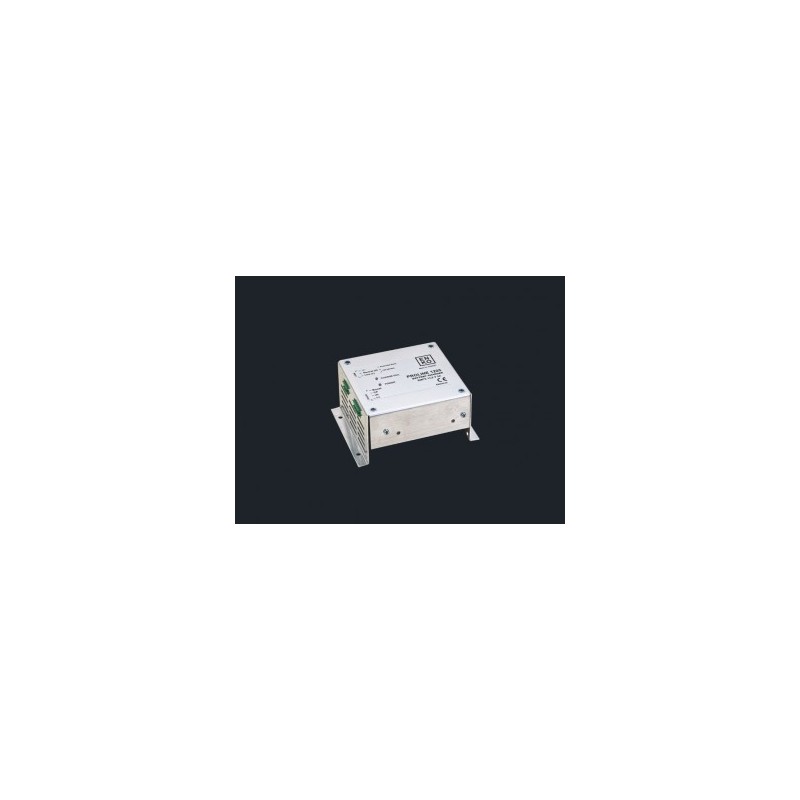

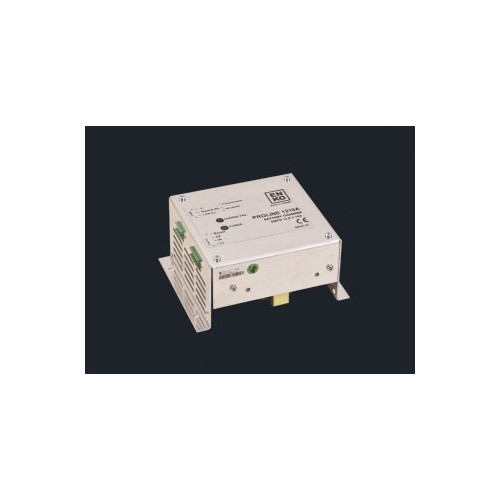

EBC 1205 Akü Şarj Üniteleri – EBC Serisi

Minimum ısı dağılımı ile maksimum verimlilik ve güvenilirlik için SMPS teknolojisi.

EBC 1205M, 12V akü sistemine 5A'lık sürekli şarj akımı sağlayabilir (voltaj 13.8Vdc'ye ayarlanmıştır, 14.7Vdc'ye kadar bir seçenekle) Bu akü şarj cihazları performans düşünülerek tasarlanmıştır ve ömrünü korumaya ve uzatmaya özel özen gösterilir. - pilin süresi.

EBC 1205M, anahtarlama transistörünün AÇIK veya KAPALI olmak üzere yalnızca iki duruma sahip olduğu, genel verimliliği artıran, dolayısıyla aşırı ısı yayılımını azaltan ve buna karşılık cihazın ömrünü ve güvenilirliğini artıran “Anahtarlamalı Mod” teknolojisi ile tasarlanmıştır.

Kontrol sistemi de şu şekilde tasarlanmıştır; pil üç aşamada şarj edilir:

• Sabit akım modu (pil hücrelerini koruma)
• Sabit voltaj modu (şarj akımını azaltarak)
• Şamandıra şarjı (dahili kendi kendine deşarjın telafisi)

Sabit akım modu şunları sağlar; pil, nominal kapasitesinin altına düştüğünde, hücreleri korumak ve plakalara verilen hasarı azaltmak için pile giden yüksek şarj akımı akışı sınırlandırılır.

Pil kapasitesi geri kazanıldıkça her hücre voltajı 2.30Vdc'den 2.45Vdc'ye kadar ulaşır, bu da gerekli şarj akımının azalmaya başladığı anlamına gelir.

Gerekli akü terminal voltajına tam olarak ulaşıldığında, şarj cihazı dahili kendi kendine deşarjı (şamandıra şarjı) telafi etmek için yeterli akım sağlamaya devam eder. Bu, pilin yüksek şarj durumunu koruyabilmesini ve gerektiğinde nominal çıkış akımını sunabilmesini sağlar.

Şarj cihazının tipik Hücre şarj özellikleri tabloda gösterilmektedir. Hücre, pilin bir parçasıdır ve 12V piller 6 hücre içerir.

Şarj cihazının fabrika ayarı, her Hücrenin 13.80Vdc terminal voltajına karşılık gelen 2.30Vdc'ye şarj edilmesini sağlar. Kullanıcı, 14.70Vdc akü terminal voltajına karşılık gelen Hücre başına 2.45Vdc'ye kadar bir seçenek kullanabilir.

Her şarj aşaması tabloda görülebilir. İlk hücre şarjı, akımı hücre plakalarına zarar vermeyecek şekilde sınırlayan sabit akım modu ile gerçekleştirilir. Normal şarj süresi 10 saat ila 12 saat olarak hesaplanmalıdır. Bu, nominal pil akımı kapasitesinin %10'luk tipik şarj akımı derecelendirmesini gerektirir.

İlk şarj aşaması tamamlandıktan sonra hücre voltajı 2.30Vdc'ye yaklaştıkça şarj akımı azalmaya başlar. Bu, şarj süresinin yaklaşık %60'ını alır ve pil içindeki her Hücre voltajını eşitlemek için gereklidir. Bu süre boyunca, şarj cihazı akü terminallerinde sabit sabit voltaj sağlar.

Şarj işlemi tamamlandıktan sonra, pilin Kendi Kendini Boşalması adı verilen dahili direnç kayıplarını telafi etmek için pil şarj cihazından akım çekmeye devam eder. Pil şarjını en yüksek durumda tutmak için bunun telafi edilmesi gerekir.

Ters polarite koruması gerekiyorsa, kullanıcının şarj devresine tabloda belirtilen değerde bir harici sigorta takması gerekir.

Diğer cihazların alarm rölesi üzerinden kontrol edilebilmesi için V+'a bağlı bir röle ile şarj arıza çıkışı kullanılabilir. Normal çalışma koşullarında röleye enerji verilir.

Alarm çıkışı, 50mA DC akımına kadar düşebilen katı hal rölesidir.

Şarj cihazı muhafazası Alüminyum alaşımlı metal sacdan yapılmıştır ve doğrudan panele vidalanabilir veya ray montaj kiti ile birlikte kullanılabilir. Ray montaj kiti bir seçenektir ve satın alma sırasında karar verilmelidir. Toplam ağırlık 330 gr'dır.

Metal mahfaza üzerindeki deliklerin kapatılmamasına ve
pano içerisinde serbest havalandırmanın sağlanmasına özen gösterilmelidir . Aksi takdirde, biriken aşırı ısı, şarj ünitesinin genel verimliliğini düşürür.

Kasa metal olduğu için toprak bağlantısının güvenli yapılması gerekmektedir. Ayrıca uygun gürültü filtreleme, yalnızca şarj ünitesinin iyi bir toprak bağlantısıyla etkinleştirilebilir.
