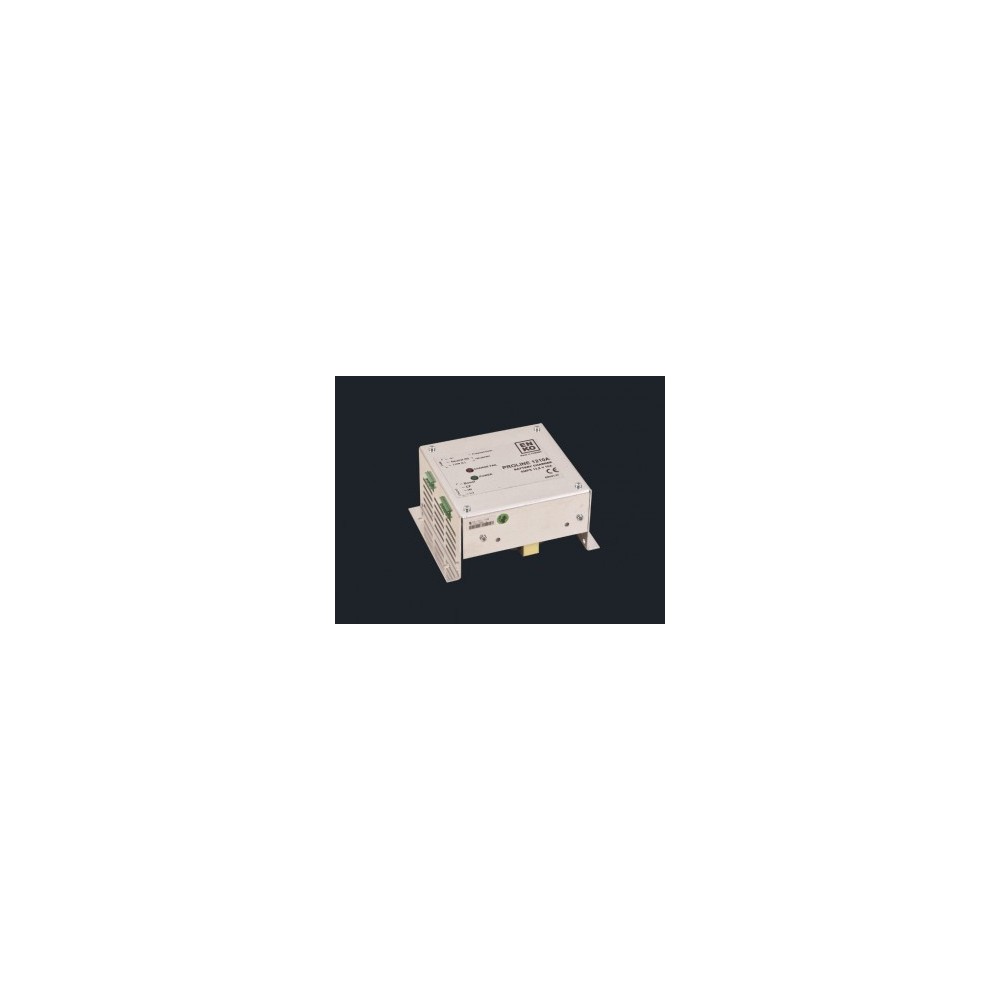

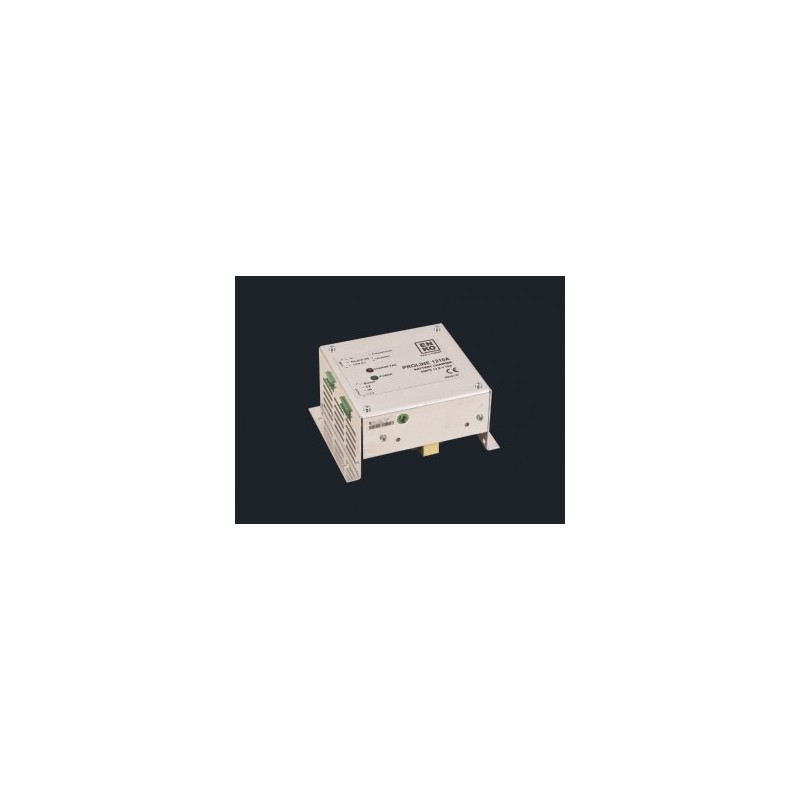

EBC 1210 Akü Şarj Üniteleri – EBC Serisi

Minimum ısı dağılımı ile maksimum verimlilik ve güvenilirlik için SMPS teknolojisi.

EBC 1210M, 12V akü sistemine 10A'lık sürekli şarj akımı sağlayabilir (voltaj 13.8Vdc'ye ayarlanmıştır, 14.7Vdc'ye kadar bir seçenekle) Bu akü şarj cihazları performans düşünülerek tasarlanmıştır ve ömrünün korunmasına ve uzatılmasına özel özen gösterilir. - pilin süresi.

EBC 1210M, anahtarlama transistörünün AÇIK veya KAPALI olmak üzere yalnızca iki duruma sahip olduğu, genel verimliliği artıran, dolayısıyla aşırı ısı yayılımını azaltan ve buna karşılık cihazın ömrünü ve güvenilirliğini artıran “Anahtarlamalı Mod” teknolojisi ile tasarlanmıştır.

Kontrol sistemi de şu şekilde tasarlanmıştır; pil üç aşamada şarj edilir:

• Sabit akım modu (pil hücrelerini koruma)
• Sabit voltaj modu (şarj akımını azaltarak)
• Şamandıra şarjı (dahili kendi kendine deşarjın telafisi)

Sabit akım modu şunları sağlar; pil, nominal kapasitesinin altına düştüğünde, hücreleri korumak ve plakalara verilen hasarı azaltmak için pile giden yüksek şarj akımı akışı sınırlandırılır.

Pil kapasitesi geri kazanıldıkça her hücre voltajı 2.30Vdc'den 2.45Vdc'ye kadar ulaşır, bu da gerekli şarj akımının azalmaya başladığı anlamına gelir.

Gerekli akü terminal voltajına tam olarak ulaşıldığında, şarj cihazı dahili kendi kendine deşarjı (şamandıra şarjı) telafi etmek için yeterli akım sağlamaya devam eder. Bu, pilin yüksek şarj durumunu koruyabilmesini ve gerektiğinde nominal çıkış akımını sunabilmesini sağlar.

Şarj cihazı ayrıca, tam çıkış gücünün 60°C ortam sıcaklığına kadar yüke iletilebildiği Sabit Güç çıkışı ile çalışacak şekilde tasarlanmıştır. Çıkış gücü, 70°C'de lineer olarak sıfıra düşürülür. Bu işlev, şarj cihazının, şarj cihazının güvenilirliğini azaltmadan, herhangi bir çalışma koşulunda yüke maksimum kullanılabilir gücü iletebilmesini sağlar.

Şarj cihazının tipik Hücre şarj özellikleri tabloda gösterilmektedir. Hücre, pilin bir parçasıdır ve 12V piller 6 hücre içerir.
