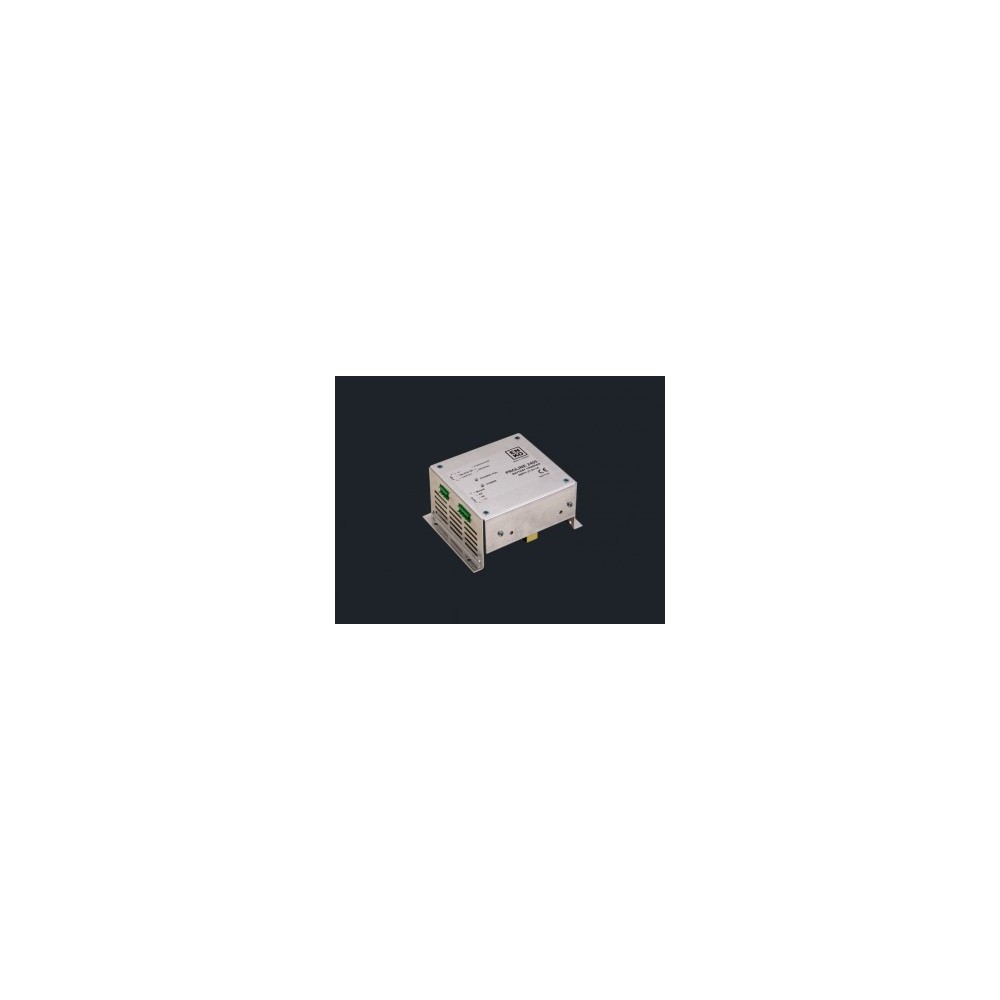

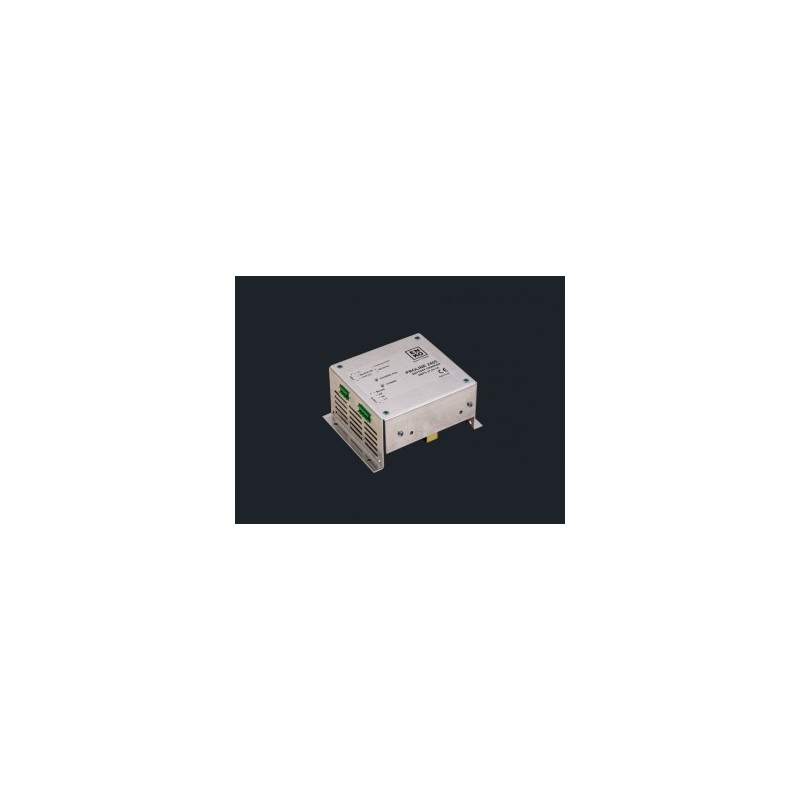

EBC 2405 Akü Şarj Üniteleri – EBC Serisi
New product
Minimum ısı dağılımı ile maksimum verimlilik ve güvenilirlik için SMPS teknolojisi.
EBC 2405M, 24V akü sistemine 5A'lık sürekli şarj akımı sağlayabilir (voltaj 27,6Vdc'ye ayarlanır, 29,4Vdc'ye kadar bir seçenekle) Bu akü şarj cihazları performans göz önünde bulundurularak tasarlanmıştır ve ömrünün korunmasına ve uzatılmasına özel özen gösterilir. - pilin süresi.
EBC 2405M, anahtarlama transistörünün AÇIK veya KAPALI olmak üzere yalnızca iki duruma sahip olduğu, genel verimliliği artıran, dolayısıyla aşırı ısı yayılımını azaltan ve buna karşılık cihazın ömrünü ve güvenilirliğini artıran "Anahtarlamalı Mod" teknolojisi ile tasarlanmıştır.
Kontrol sistemi de şu şekilde tasarlanmıştır; pil üç aşamada şarj edilir:
- Sabit akım modu (pil hücrelerini koruma)
- Sabit voltaj modu (şarj akımını azaltarak)
- Şamandıra şarjı (dahili kendi kendine deşarjın telafisi)
Sabit akım modu şunları sağlar; pil, nominal kapasitesinin altına düştüğünde, hücreleri korumak ve plakalara verilen hasarı azaltmak için pile giden yüksek şarj akımı akışı sınırlandırılır.
Pil kapasitesi geri kazanıldıkça her hücre voltajı 2.30Vdc'den 2.45Vdc'ye kadar ulaşır, bu da gerekli şarj akımının azalmaya başladığı anlamına gelir.
Gerekli akü terminal voltajına tam olarak ulaşıldığında, şarj cihazı dahili kendi kendine deşarjı (şamandıra şarjı) telafi etmek için yeterli akım sağlamaya devam eder. Bu, pilin yüksek şarj durumunu koruyabilmesini ve gerektiğinde nominal çıkış akımını sunabilmesini sağlar.
Şarj cihazı ayrıca, tam çıkış gücünün 60°C ortam sıcaklığına kadar yüke iletilebildiği Sabit Güç çıkışı ile çalışacak şekilde tasarlanmıştır. Çıkış gücü, 70°C'de lineer olarak sıfıra düşürülür. Bu işlev, şarj cihazının, şarj cihazının güvenilirliğini azaltmadan, herhangi bir çalışma koşulunda yüke maksimum kullanılabilir gücü iletebilmesini sağlar.
Şarj cihazının tipik Hücre şarj özellikleri tabloda gösterilmektedir. Hücre, pilin bir parçasıdır ve 24V piller 12 hücre içerir.
Şarj cihazının fabrika ayarı, her Hücrenin 27.6Vdc terminal voltajına karşılık gelen 2.30Vdc'ye şarj edilmesini sağlar. Kullanıcı, 29.4Vdc akü terminal voltajına karşılık gelen Hücre başına 2.45Vdc'ye kadar bir seçenek kullanabilir.
Her şarj aşaması tabloda görülebilir. İlk hücre şarjı, akımı hücre plakalarına zarar vermeyecek şekilde sınırlayan sabit akım modu ile gerçekleştirilir. Normal şarj süresi 10 saat ila 12 saat olarak hesaplanmalıdır. Bu, nominal pil akımı kapasitesinin %10'luk tipik şarj akımı derecelendirmesini gerektirir.
İlk şarj aşaması tamamlandıktan sonra hücre voltajı 2.30Vdc'ye yaklaştıkça şarj akımı azalmaya başlar. Bu, şarj süresinin yaklaşık %60'ını alır ve pil içindeki her Hücre voltajını eşitlemek için gereklidir. Bu süre boyunca, şarj cihazı akü terminallerinde sabit sabit voltaj sağlar.
Şarj işlemi tamamlandıktan sonra, pilin Kendi Kendini Boşalması adı verilen dahili direnç kayıplarını telafi etmek için pil şarj cihazından akım çekmeye devam eder. Pil şarjını en yüksek durumda tutmak için bunun telafi edilmesi gerekir.
