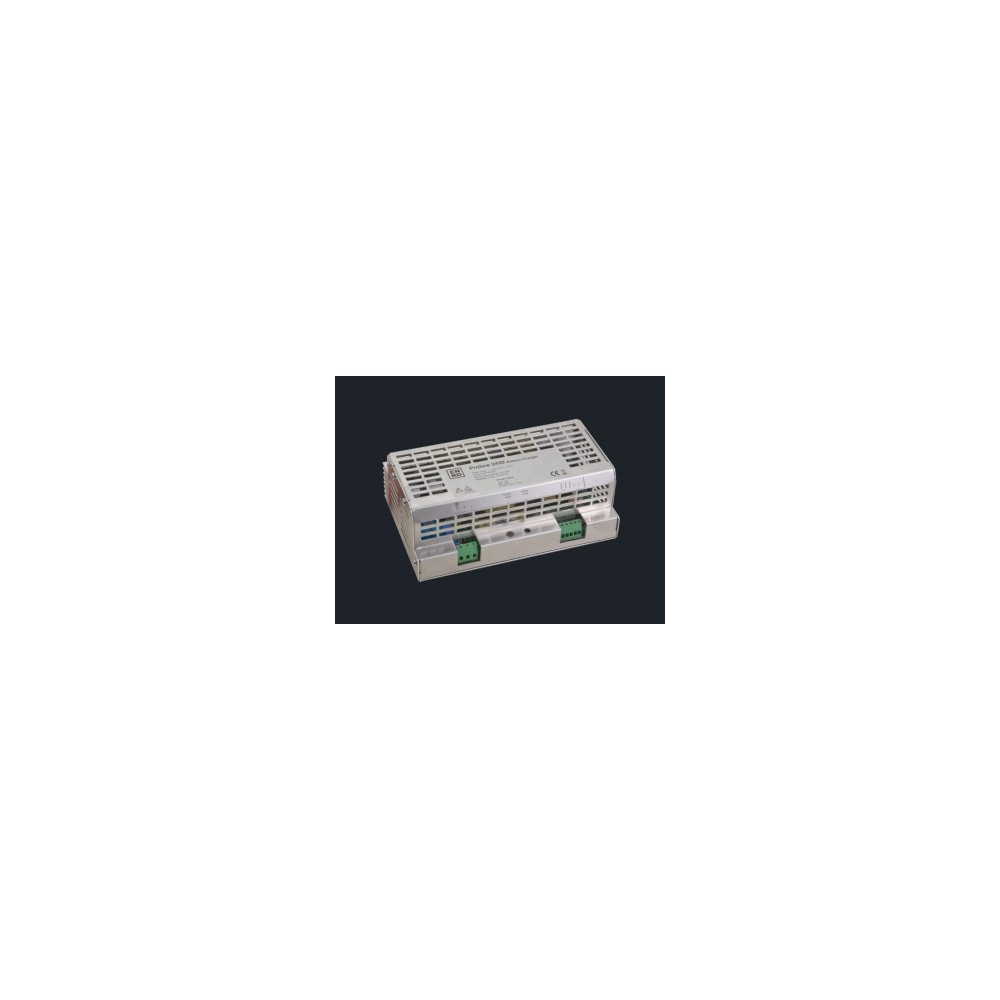

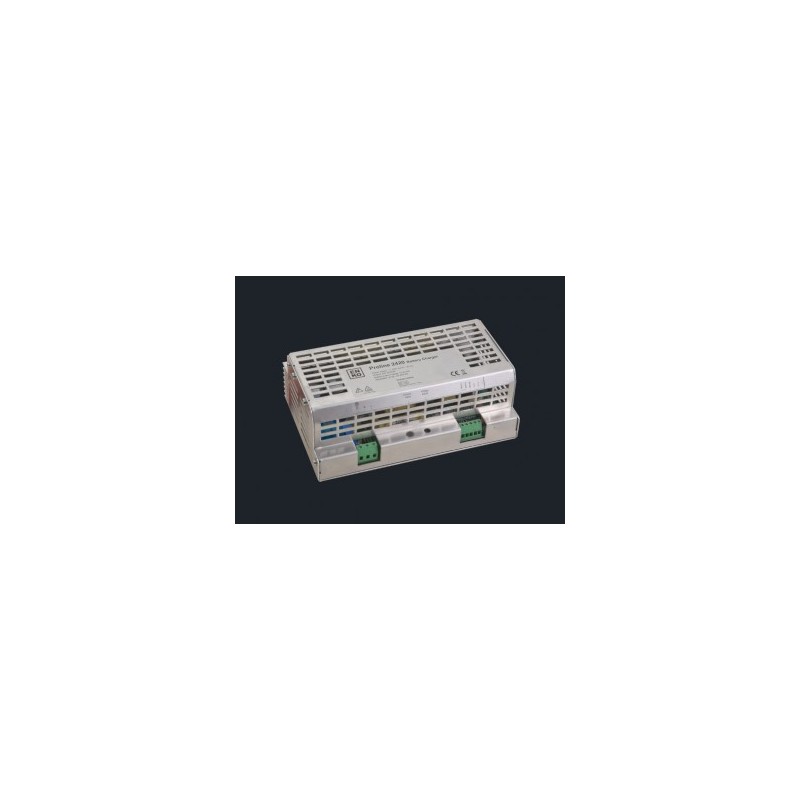

EBC 2420 Akü Şarj Üniteleri – EBC Serisi

Minimum ısı dağılımı ile maksimum verimlilik ve güvenilirlik için SMPS teknolojisi.

EBC 2420M, 24V akü sistemine 20A'lık sürekli şarj akımı sağlayabilir (voltaj 27,6Vdc'ye ayarlanmıştır, 29,4Vdc'ye kadar bir seçenekle) Bu akü şarj cihazları performans göz önünde bulundurularak tasarlanmıştır ve koruma ve kullanım ömrünün uzatılması için özel özen gösterilmektedir. pilin.

EBC 2420M, “Switched Mode” teknolojisi ile tasarlanmıştır. Kontrol sistemi de şu şekilde tasarlanmıştır; pil üç aşamada şarj edilir:

• Sabit akım modu (pil hücrelerini koruma)
• Sabit voltaj modu (şarj akımını azaltarak)
• Şamandıra şarjı (dahili kendi kendine deşarjın telafisi)

Sabit akım modu şunları sağlar; pil, nominal kapasitesinin altına düştüğünde, hücreleri korumak ve plakalara verilen hasarı azaltmak için pile giden yüksek şarj akımı akışı sınırlandırılır. Şarj özellikleri DIN41772/ DIN41773 ile uyumludur; güç sınırlı.

Gerekli akü terminal voltajına tam olarak ulaşıldığında, şarj cihazı dahili kendi kendine deşarjı (şamandıra şarjı) telafi etmek için yeterli akım sağlamaya devam eder. Bu, pilin yüksek şarj durumunu koruyabilmesini ve gerektiğinde nominal çıkış akımını sunabilmesini sağlar.

Şarj cihazı ayrıca, tam çıkış gücünün 60°C ortam sıcaklığına kadar yüke iletilebildiği Sabit Güç çıkışı ile çalışacak şekilde tasarlanmıştır. Çıkış gücü, 70°C'de lineer olarak sıfıra düşürülür. Bu işlev, şarj cihazının, şarj cihazının güvenilirliğini azaltmadan, herhangi bir çalışma koşulunda yüke maksimum kullanılabilir gücü iletebilmesini sağlar.

Şarj cihazının tipik Hücre şarj özellikleri tabloda gösterilmektedir. Hücre, pilin bir parçasıdır ve 24V piller 12 hücre içerir. Şarj cihazının fabrika ayarı, her Hücrenin 27.60Vdc terminal voltajına karşılık gelen 2.30Vdc'ye şarj edilmesini sağlar. Kullanıcı, 29.40Vdc akü terminal voltajına karşılık gelen Hücre başına 2.45Vdc'ye kadar bir seçenek kullanabilir.

Her şarj aşaması tabloda görülebilir. İlk hücre şarjı, akımı hücre plakalarına zarar vermeyecek şekilde sınırlayan sabit akım modu ile gerçekleştirilir. Normal şarj süresi 10 saat ila 12 saat olarak hesaplanmalıdır. Bu, nominal pil akımı kapasitesinin %10'luk tipik şarj akımı derecelendirmesini gerektirir.

İlk şarj aşaması tamamlandıktan sonra hücre voltajı 2.30Vdc'ye yaklaştıkça şarj akımı azalmaya başlar. Bu, şarj süresinin yaklaşık %60'ını alır ve pil içindeki her Hücre voltajını eşitlemek için gereklidir. Bu süre boyunca, şarj cihazı akü terminallerinde sabit sabit voltaj sağlar.
