BOS01FL BOS 23K-PA-RH10-S4
New product

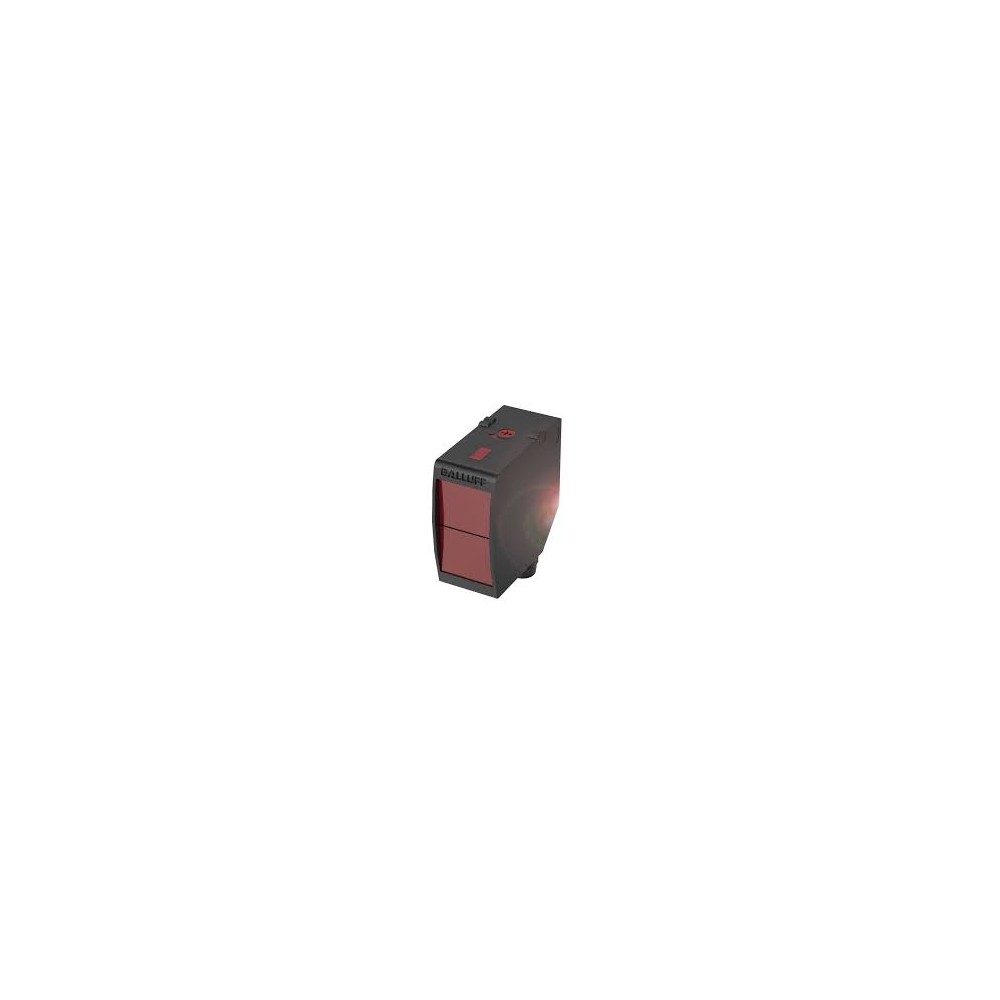

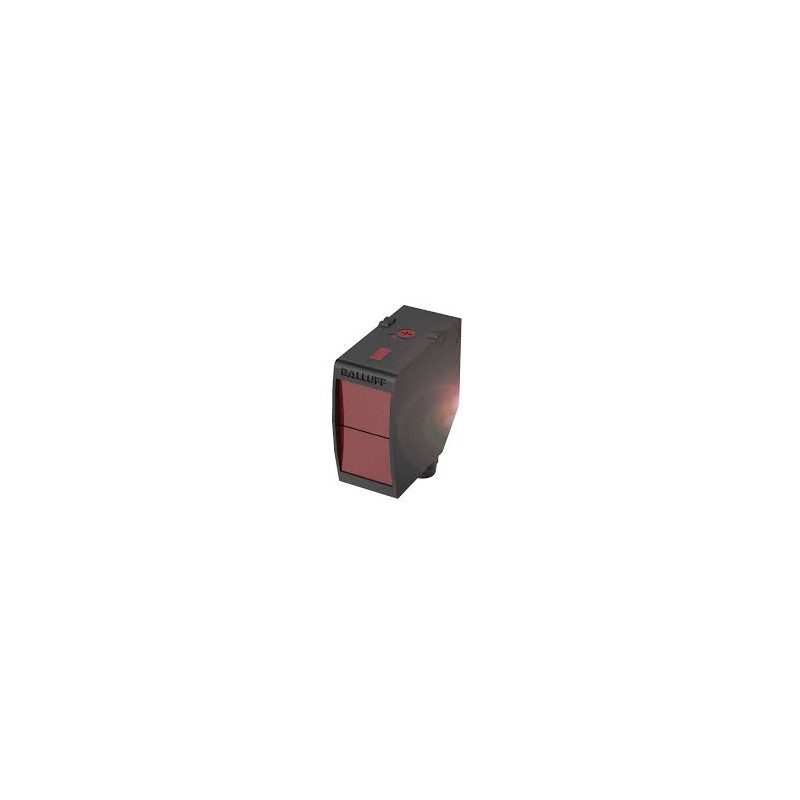

Balluff BOS01FL BOS 23K-PA-RH10-S4 Işık düğmesi
Karakteristik; Washdown
Seri; 23K
Boyut; 23 x 51 x 52.4 mm
Arayüz; PNP Normalde açık (NO) / PNP Normalde kapalı (NC)
Çalışma prensibi; Fotoelektrik sensör
Optik çalışma prensibi; Cisimden yansımalı sensör, üçgen şeklinde
Benzersiz optik özellik; Arka plan bastırma
Işın özelliği; Odak, tipik olarak 500 mm
Işık tipi; LED, kırmızı ışık
Işık bölgesi boyutu; 15 x 15 mm odak noktasında
Menzil; 3...800 mm
Bağlantı; Konnektör, M12x1-erkek, 4-kutup
Dış gövde malzemesi; PC / ABS
Algılama yüzey malzemesi; PMMA
Çalışma voltajı Ub; 10th..30 VDC
