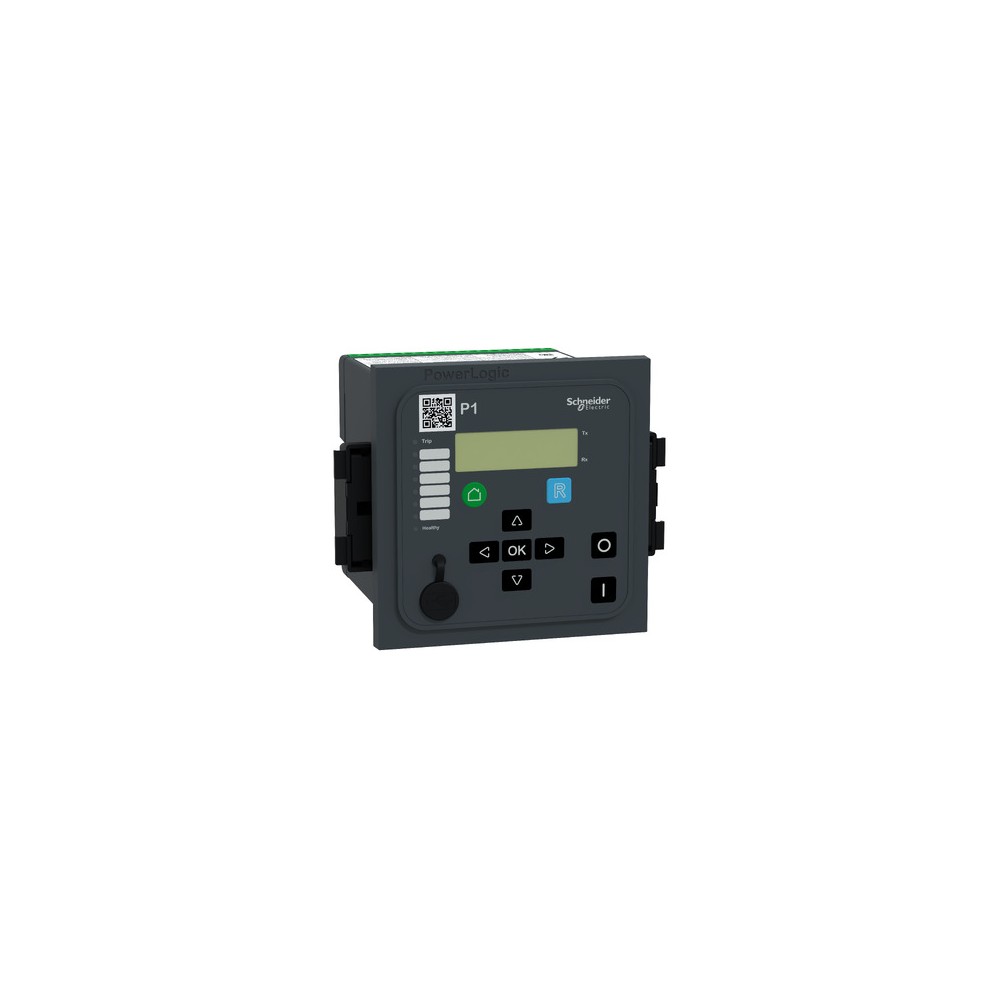

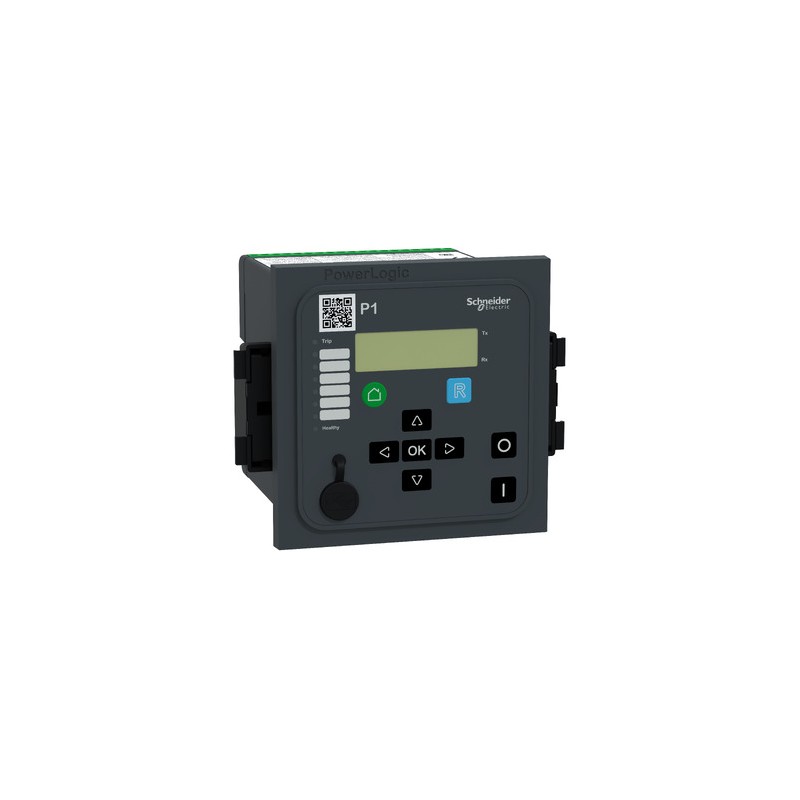

REL15014 Powerlogic P1 Koruma Röleleri
New product
Schneider REL15014 Powerlogic P1 Koruma Röleleri
| Ürün serisi | PowerLogic |
|---|---|
| Ürün Ya da Bileşen Tipi | Koruma rölesi |
| röle uygulaması | Besleyici |
| product reference | P1 |
| Cihaz Montajı | Sıva altı |
| Montaj Desteği | Sabitleme kiti |
| Montaj Tipi | Sıva altı monte |
| power supply | 24...60 V AC 24...60 V DC |
| measuring inputs | 8 1/5 A CT için phase current |
| number of Digital Inputs (DI) | 8 |
| number of Digital Outputs (DO) | 6 DO 1 watchdog |
| type of temperature module connection | 1 bükülmüş ekranlı çift |
| communication ports | 1 RS485 on arka 1 USB tip mini B on ön |
| communication protocols | CEI 60870-5-103 Modbus RTU |
| Siber güvenlik | Şifre koruması |
| protection functions | Kesici hatası 50BF Faz aşırı akım 50/51 Earth fault overcurrent 50N/51N Lockout relay 86 Termal aşırı yük koruması 49 Soğuk yük açması Switch ON to fault (SOTF) Inrush detection Negative sequence overcurrent 46 Broken conductor 46BC Yeniden kapatıcı 79 |
| haberleşme port protokolü | Hayır |
| measurement functions | Akım 3-phase Akım RMS Akım tepe Akım kalkış Akım positive sequence Akım negative sequence Frekans Sıcaklık overload |
| control functions | Yerel/uzaktan kumanda I/O push-button Digital Seri bağlantı noktasını kullanma |
| monitoring functions | Circuit breaker monitoring Trip circuit supervision 74 Olay sayaçları Relay self-monitoring |
| logs and records | Olay kaydetme Kesinti kayıt Açma kapsamı bilgisi |
| anahtarlama donanımı tanı tipi | Açma devresi denetimi ANSI kodu: TCS |
| bağlantılar - terminaller | Snap-on sabit Vida kelepçesi terminalleri sabit |
| W cinsinden güç tüketimi | 13,5 W AC 4 W DC |
|---|---|
| yazılım adı | ESetup Easergy Pro: Cihaz kurulumu |
| ekran tipi | Grafik ekran terminali |
| tuşların sayısı | 9 |
| yerel sinyalleme | 6 x LED kırmızı/turuncu programmable 1 x LED kırmızı röle açma göstergesi 1 x LED yeşil watchdog |
| cihaz bağlantısı | Seri port 1 ekranlı bükülmüş çift |
| haberleşme uyumluluğu | IEC 60870-5-103 Modbus RTU |
| Standartlar | EN 60255-26:2009 EN 60255-1:2010 EN 60255-27:2005 |
| Ürün Sertifikaları | CE |
| yükseklik | Yerleşik: 101,5 mm Toplam: 116,5 mm |
| genişlik | Yerleşik: 101,5 mm Toplam: 116,5 mm |
| derinlik | Yerleşik : 108 mm Toplam : 119 mm |
| ürün ağırlığı | 0,8 kg maksimum |
