P54x Hat Diferansiyel Koruma Röleleri

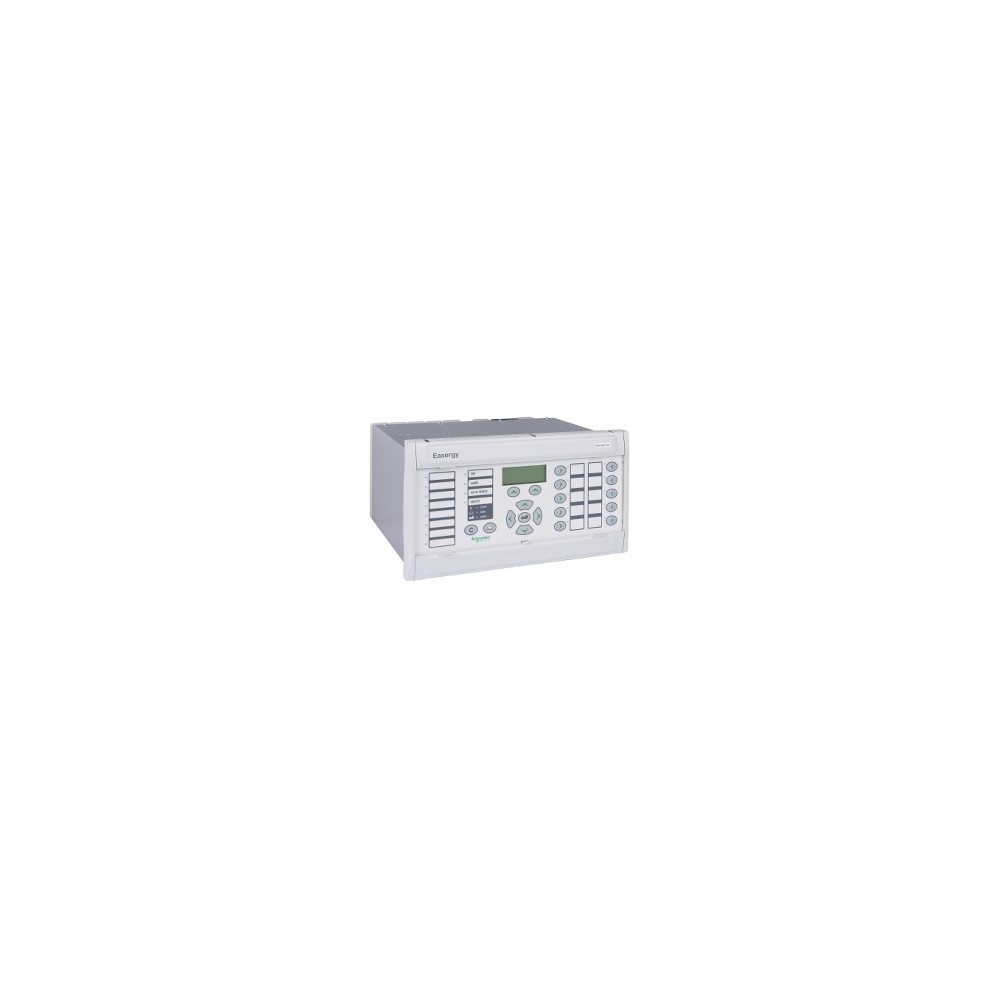

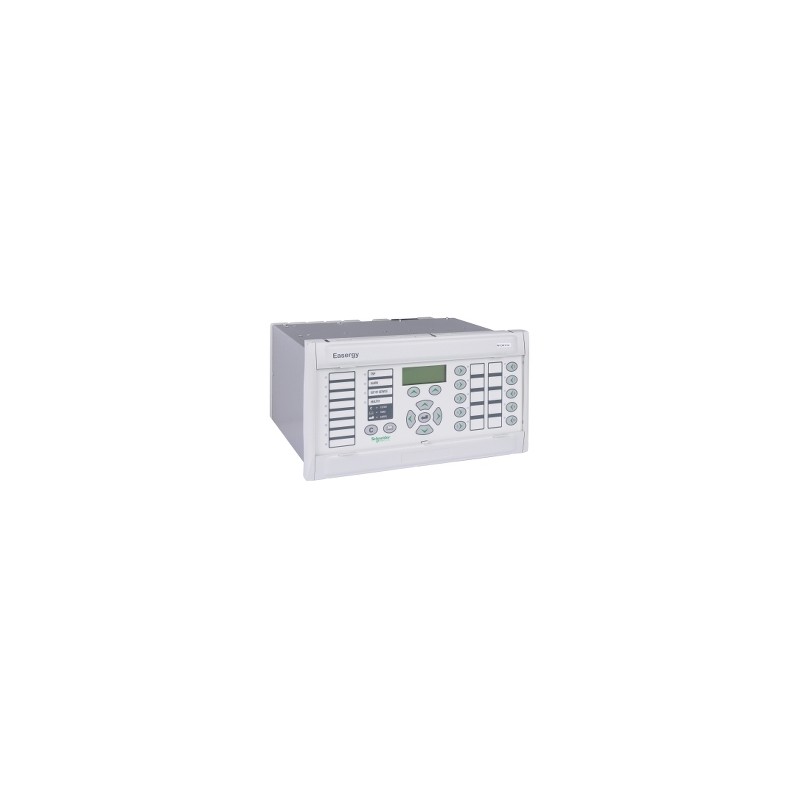

Schneider P54x Hat Diferansiyel Koruma Röleleri

MiCOM P541-P546 serisi yüksek hızlı akım diferansiyel ünite koruması sağlar. P54x, tüm havai hat ve kablo uygulamaları için tasarlandığından, hat terminalleri arasında boylamasına (uçtan uca) haberleşme kanalları ile hazır olarak bağlantı sağlar. Arabirim seçenekleri doğrudan fiber optik veya çok katlı dijital bağlantıları destekler.

şemanın, korunan santral öğesine giren ve çıkan akımları ölçmesi sayesinde optimum seçicilik elde edilir. Dahili bir hata, herhangi bir bölge dışı hataya karşı kararlılık ile anlık açılmaya neden olur. Açma, test kolaylığı sağlamak için diferansiyel akımı geçiş akımı ile karşılaştıran kanıtlanmış bir özellik kullanır. Bu tip faz diferansiyel öğeleri, optimum hatalı faz seçimi, açma ve göstergeler ile kalıcı ve dirençli hataların algılanmasını sağlar.

Eksiksiz bir yedek koruma serisi entegre edilmiştir. Bu, bir sinyal kanalı kesintisi meydana geldiğinde çalışır yedek öğeler (fe bölgeleri ve aşırı akım gibi) devreye alınabildiği için korumanın güvenilirliğini artırır.

P543 – P546 cihazları, kendini aile içinde kanıtlamış olan güçlü ana ve yedek koruma paketini tamamlayan bir yerleşik alt döngü mesafe koruması sunar. Tam şema, beş bölge mesafe koruma, sınıfında lider MiCOM P443'ten uyarlanmıştır.

P54x, çift yedeklemeli ana korumanın talep edildiği noktalarda çoğaltılarak tüm HV, EHV ve UHV hat koruma uygulamalarında bir standart halini almıştır. Saha gereksinimlerine bağlı olarak herhangi bir diferansiyel, mesafe, aşırı akım ve tekrar kapatma kombinasyonunu seçin.

ıki veya daha fazla ayrık model yerine tek bir evrensel röle tipi, elde tutulan yedek parçaları azaltır ve daha az eğitim ve daha az maliyet anlamına gelir.

Kesici kontrol ve izleme uygulaması
MiCOM P544 ve P546, karmaşık tesisatlar ve bir tam bir yarım kesicili yapılandırmalar gibi iki devre kesici tarafından kontrol edilen besleyiciler için uygundur. MiCOM P543 ve P545, tek devre kesici ile kontrol edilen besleyiciler için uygundur.
