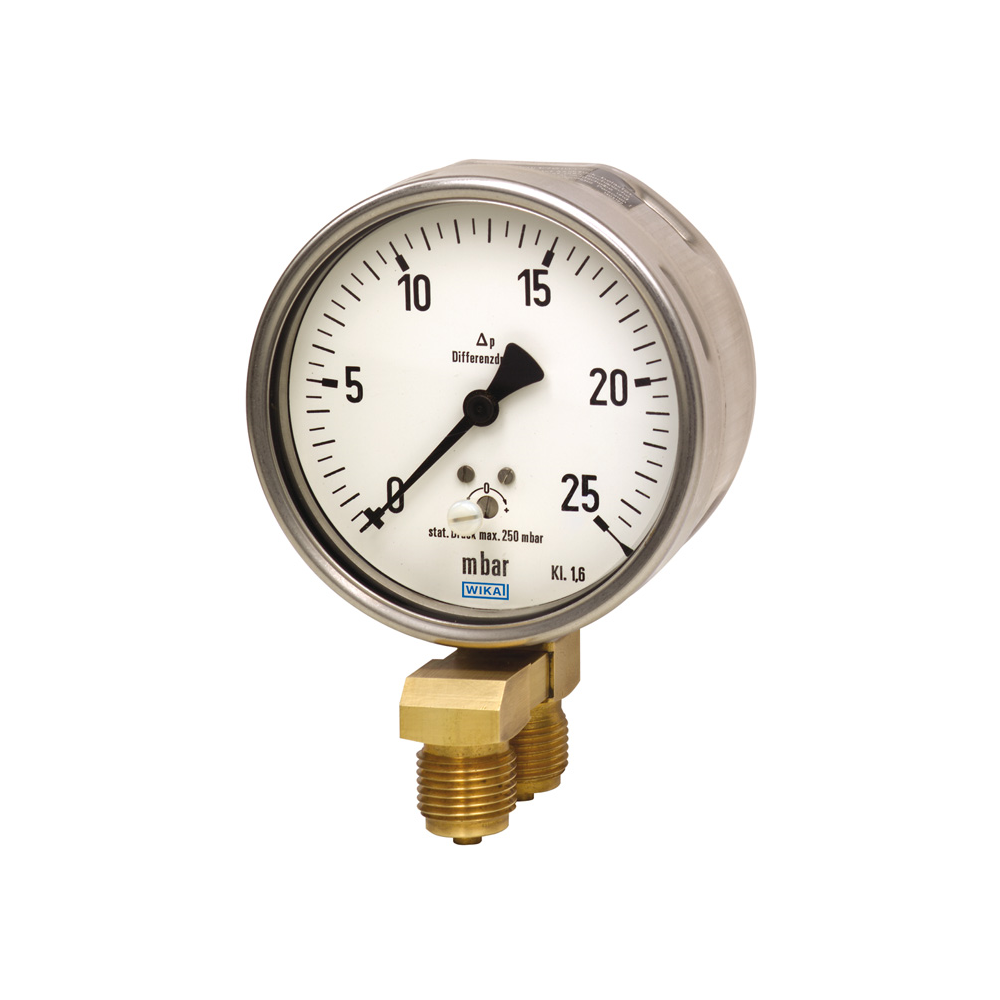

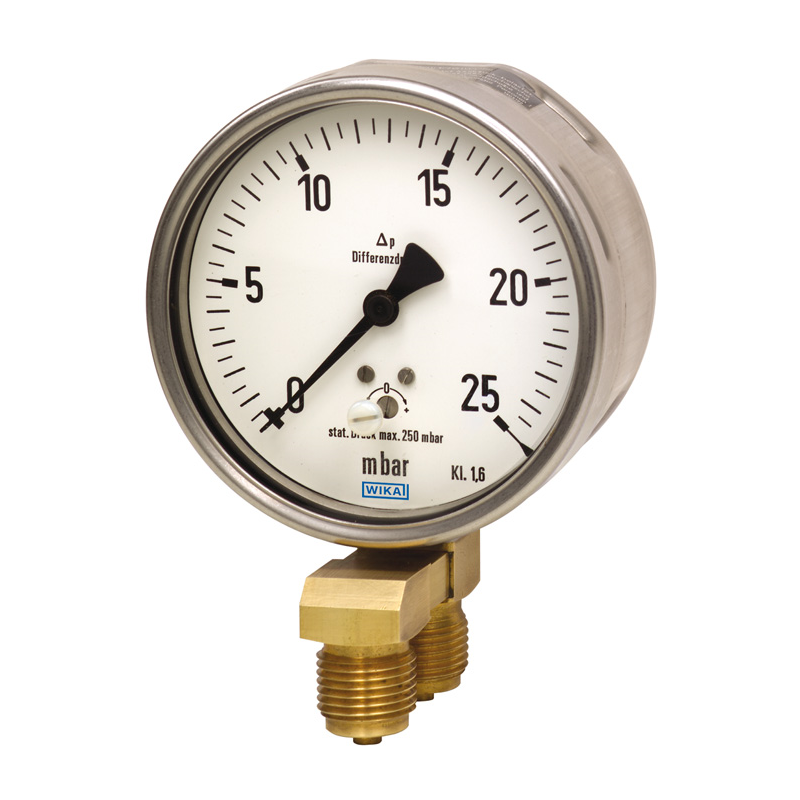

Modeller 716.11, 736.11 Kapsül elemanlı fark basınç ölçer - Manometre

Condition: New product

More info

Uygulamalar

Çok düşük fark basınçlı ölçüm noktalarında fark basınç ölçümü, gazlı, kuru, temiz, yağ ve gres olmayan maddeler için, ayrıca Model 736.11 agresif maddeler ve ortamlar için
Havalandırma ve ısıtma sistemlerinde filtre izleme
Aşırı basınç ve temiz odalarda filtre izleme
Vantilatör ve patlama basınçlarının kontrollü fark basınç izlemesi

Diğer Özellikleri

0 … 4 mbar’dan fark basınç ölçüm aralıkları
Ön tarafta standart olarak ayarlanabilir sıfır noktası
IP 66 katı cisimlere karşı koruma
Paslanmaz çelikten yapılmış kutu ve basınç elemanı

Tanımı

Tasarım
Çok düşük fark basınçları için, DT - GM 87 10 226

Mm olarak nominal büyüklük
Model 716.11: NS 63, 100, 160
Model 736.11: NS 100, 160

Doğruluk sınıfı
1.6

Ölçek aralıkları
Model 716.11:
NS 63: 0 ... 16’dan 0 ... 400 mbar’a kadar
NS 100: 0 ... 10’dan 0 ... 250 mbar’a kadar
NS 160: 0 ... 6’dan 0 ... 250 mbar’a kadar

Model 736.11:
NS 100: 0 ... 16’dan 0 ... 250 mbar’a kadar
NS 160: 0 ... 1.6’dan 0 ... 250 mbar’a kadar veya diğer bütün eşdeğer vakum veya birleştirilmiş basınç ve vakum aralıkları

Basınç limiti
Sabit: Tam skala değeri
Kısa zaman: 0.9 x tam skala değeri

Aşırı basınç emniyeti
Tam skala değeri

Maksimum çalışma basıncı (statik basınç)
NS 63: 400 mbar
NS 100, 160: 250 mbar

İzin verilen çalışma basıncı
Ortam: -20 … +60 °C
Ortalama: +70 °C maksimum

Sıcaklık etkisi
Ölçme sisteminin sıcaklığı referans sıcaklıktan (+20 °C) saptığı zaman: tam skala değerinin maksimum ±0.5 %/10 K.

Katı cisimlere karşı koruma
EN 60529 / lEC 529’ye uygun olarak IP 66
