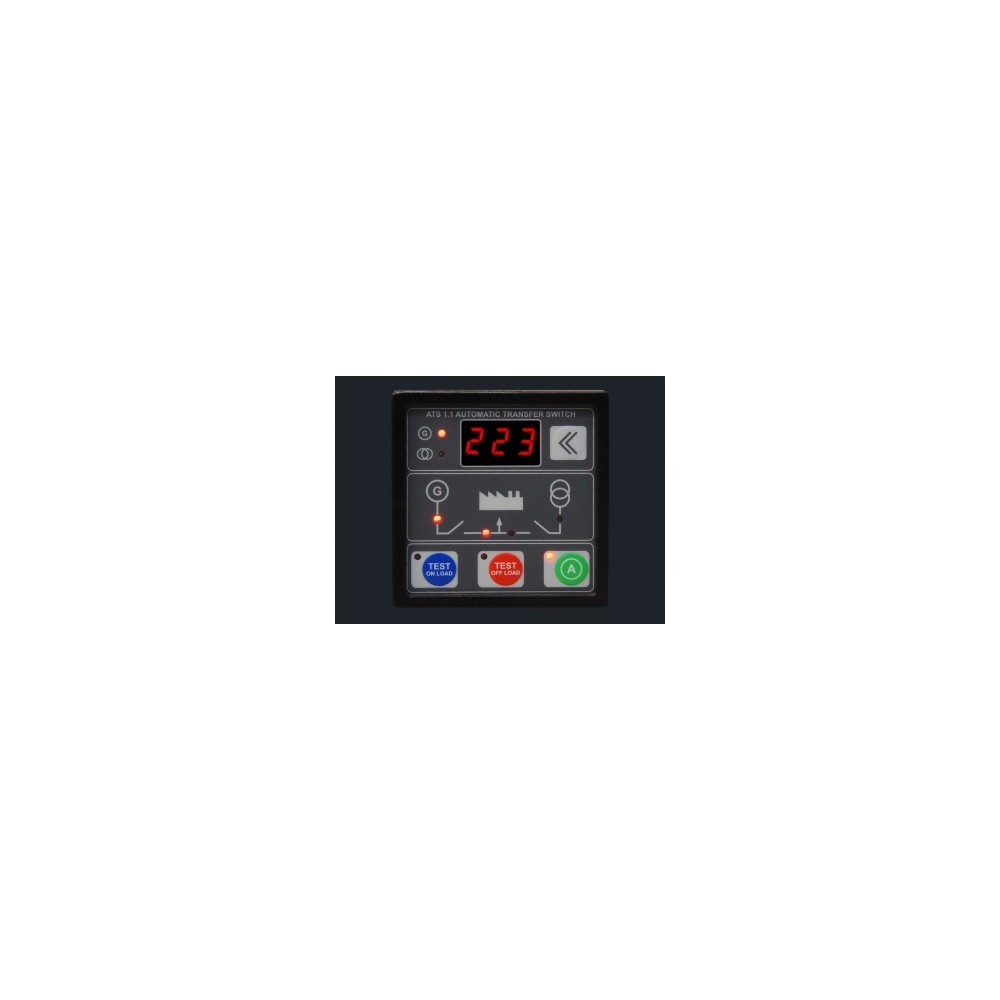

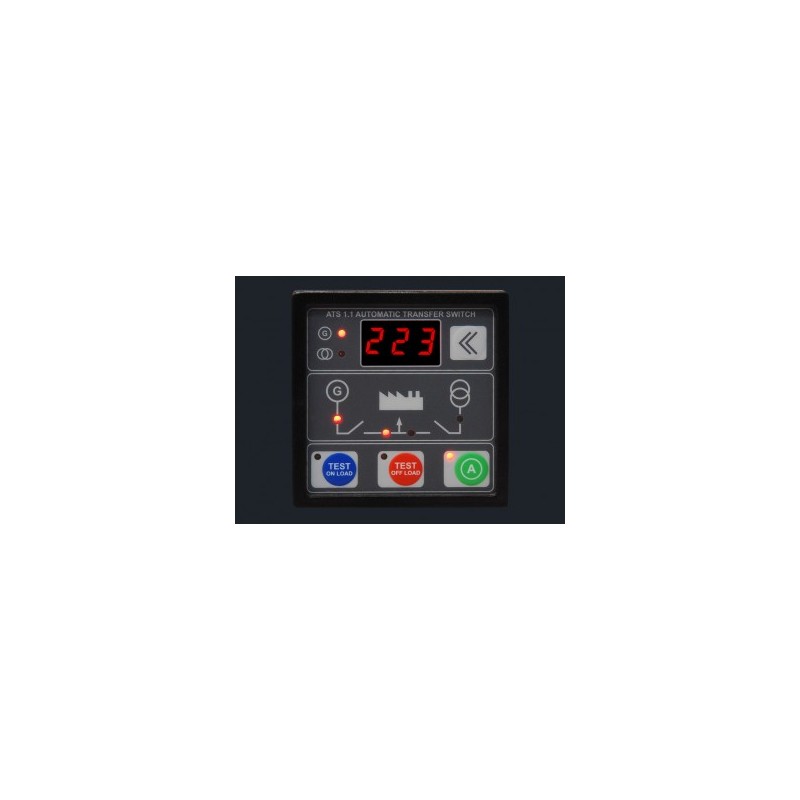

ATS 1.1 Otomatik Transfer Anahtar Üniteleri - ATS Serisi

ATS 1.1, Yükü Şebeke veya Jeneratör baralarından hangisi mevcutsa, Şebeke bara önceliği ile besleyen, Yükün ve Jeneratörün bağımsız kontrolünü sağlayan özel bir Yük Transferi Kontrol anahtarıdır.

ATS1.1, Şebeke Bara voltajlarını izleyen ve voltaj limitlerinin gerekli toleransların dışına çıkması durumunda yükü aktaran bir Yük Transfer Kontrol Anahtarıdır. Bu üniteler, kullanılabilirliklerine göre yükün kontrol edilmesi gereken herhangi iki gerilim barası ile kullanılabilir. Her üç faz gerilimi de şebeke barası tarafında izlenir ve her fazın bağımsız üst ve alt gerilim limitleri olabilir.

ATS1.1, 2 yardımcı çıkış ve 3 yardımcı giriş ile tasarlanmıştır. Bu giriş/çıkış bağlantı noktaları, çevresel aygıt kontrolü için aygıt menüsünden yapılandırılabilir.

Ünite, kullanıcının test veya periyodik bakım için jeneratörü çalıştırmasını sağlar. Bu test fonksiyonu, yük transferi ile veya transfer olmadan yürütülebilir, bu da transfer anahtarının aynı anda test edilmesini sağlar. Otomatik modda normal sistem çalışması korunur.

Çalışma sırasında hem şebeke hem de jeneratör faz gerilimi kontrolör ekranından izlenebilir, bu sayede panoda fazladan AC voltmetre kullanılmasına gerek kalmaz. Tüm voltaj değerleri, yüksek okuma doğruluğu ile True RMS değerlerinde görüntülenir.

Cihaz konfigürasyon menüsünden tüm ünite parametreleri ayarlanabilir ve tüm program parametre değerleri kontrolör ekranında görülebilir. Üniteler ayrıca motor soğutma fonksiyonunu kontrol edecek şekilde programlanabilir, böylece basit motor marş ünitelerinin küçük kapasiteli jeneratör setleriyle birlikte kullanılmasına izin verilir.
