SM61CAKAGIB4003 SM6-24 GIM
New product

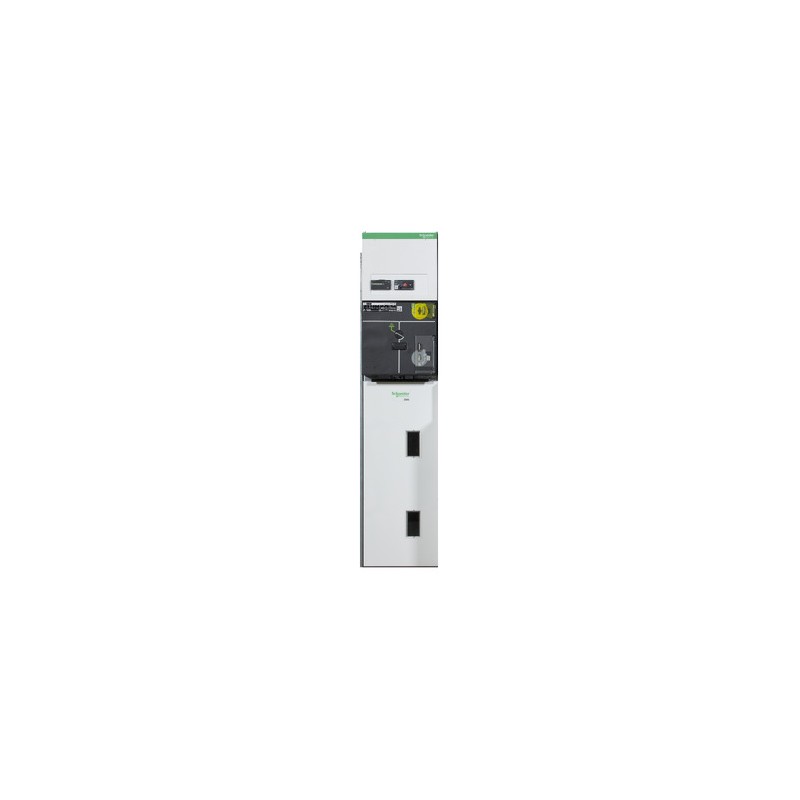

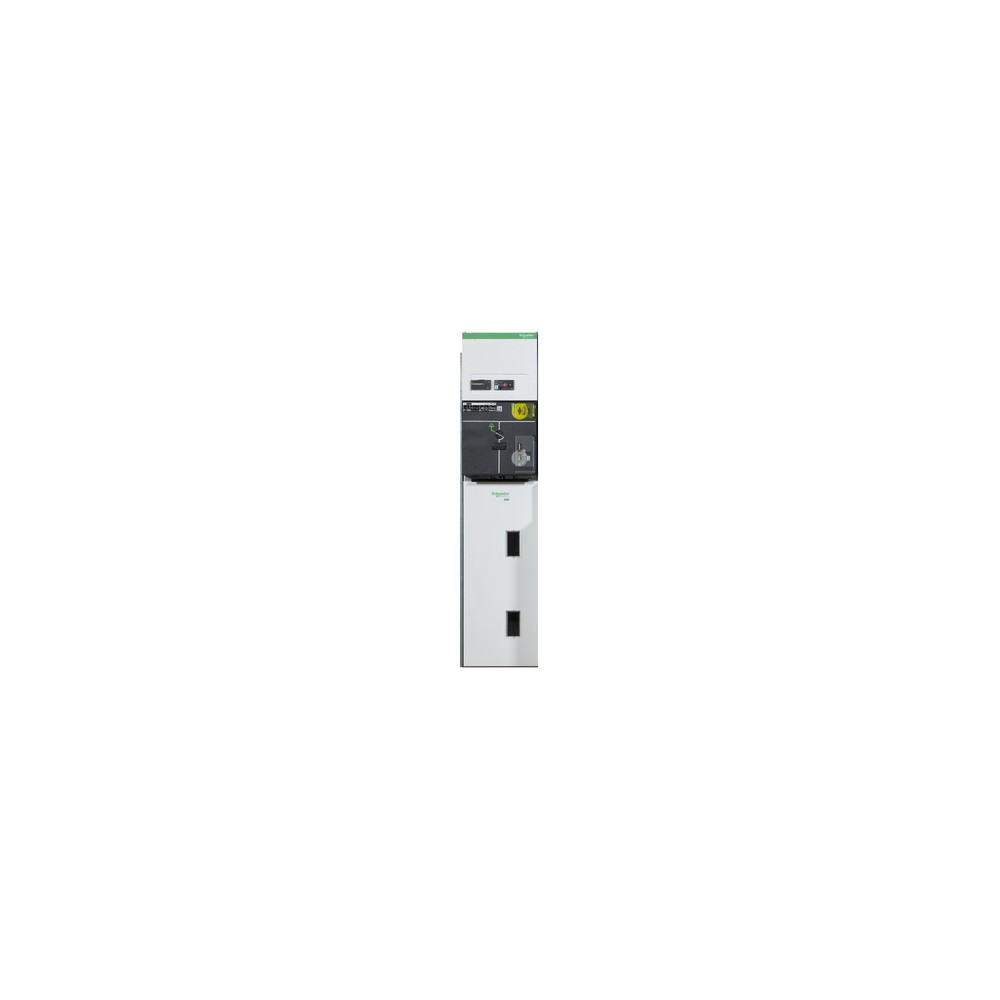

Schneider SM61CAKAGIB4003 SM6-24 GIM Hava İzoleli Modüler Hücreler
| Ürün yelpazesi | SM6-24 |
|---|---|
| Teknoloji türü | Hava yalıtımlı panel SF6 gazında kesme |
| Cihaz adı | GIM |
| Ürün veya ekipman türü | Hücre |
| Başvuru | Ara bara ünitesi |
| Uzaktan kumanda tipi | olmadan |
| İç kemer sınıflandırması | A-FL |
| İç ark tutma | 12,5 kA 0,7 sn |
| Ağ frekansı (fr) | 2 faz |
| Dielektrik test voltajı | 24 kV |
| Şok dalgası izolasyon seviyesi 1.2/50 µs (Yukarı) | Faz başına 125 kV |
| Atanmış kısa vadeli güç-frekans dayanım gerilimi (Ud) | 50 kV rms |
| [ABD] Nominal besleme gerilimi | 15...20 kV |
| Nominal akım (In) | 400A |
| Anma kısa süreli izin verilen akım (Ik) | 12,5 kA rms 1sn |
| Standartlar | IEC 62271-102 IEC 62271-200 NF C 13-200 |
| nominal bara akımı | 400A |
|---|---|
| Voltaj göstergesi | olmadan |
| Cihazın bileşimi | Ara bara ünitesi |
| Yığın | 110 kilo |
| Yükseklik | 1600 mm |
| Genişlik | 500 mm |
| Derinlik | 840 mm |
| Çalışma sırasında ortam hava sıcaklığı | -5…40 °C |
|---|---|
| Ortam depolama sıcaklığı | -40…70 °C |
| IP koruma derecesi | IP2X |
| Titreşim direnci | 0,5 gn yatay sınıf 2 0,4 gn dikey sınıf 2 |
| Çalışma yüksekliği | = 1000 metre |
