SM61FSKAQ3B4018 SM6-24 2QM
New product

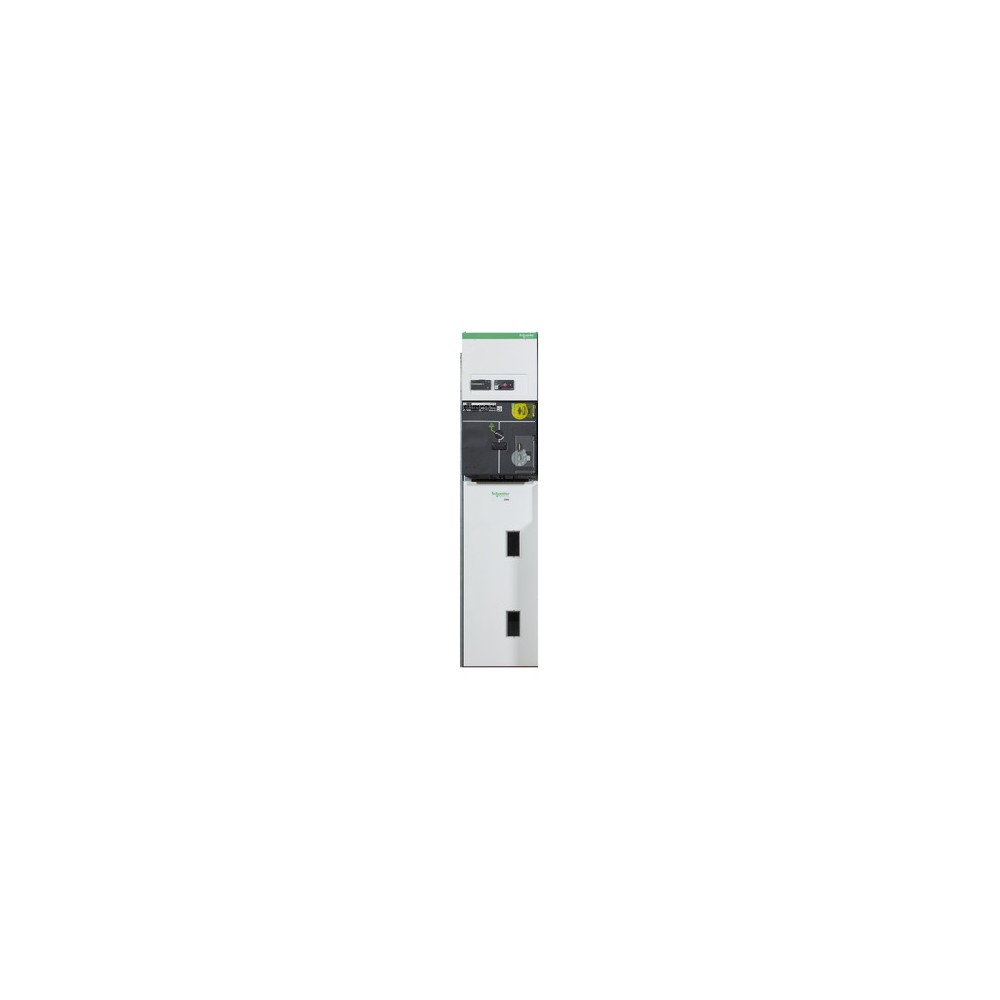

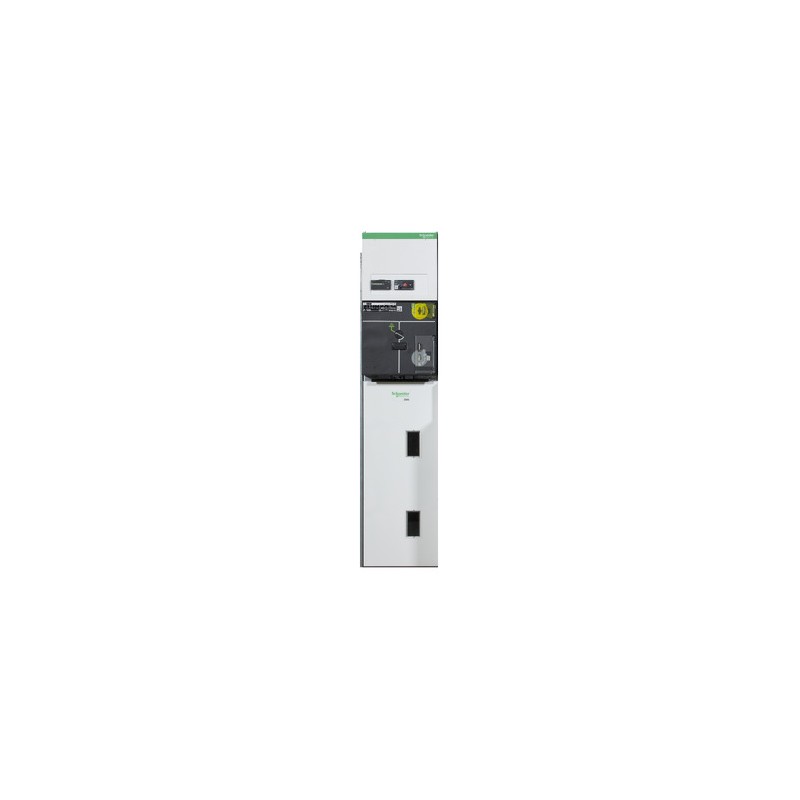

Schneider SM61FSKAQ3B4018 SM6-24 2QM Hava İzoleli Modüler Hücreler
| Ürün yelpazesi | SM6-24 |
|---|---|
| Teknoloji türü | Hava yalıtımlı panel SF6 gazında kesme |
| Cihaz adı | 2 QM |
| Ürün veya ekipman türü | Hücre |
| Başvuru | Trafo Koruma C13-200 |
| Uzaktan kumanda tipi | olmadan |
| İç kemer sınıflandırması | A-FL |
| İç ark tutma | 12,5 kA 0,7 sn |
| Ağ frekansı (fr) | 2 faz |
| Dielektrik test voltajı | 24 kV |
| Şok dalgası izolasyon seviyesi 1.2/50 µs (Yukarı) | Faz başına 125 kV |
| Çalışma Voltajı (Us) | 15...20 kV |
| Nominal akım (In) | 200A |
| Anma kısa süreli izin verilen akım (Ik) | 12,5 kA rms 1sn |
| Standartlar | IEC 62271-100 IEC 62271-102 IEC 62271-200 NF C 13-200 |
| Kablo bağlantısı | 1 tek kutuplu 95 mm² faz başına |
|---|---|
| Kablo girişi | Aşağı |
| nominal bara akımı | 400A |
| Sipariş türü | CI1 kılavuzu |
| Sigorta tipi | DİN FUSARK |
| Ekipman dahil | Kablo bölmesinde 1 x ısıtma direnci 220 V AC 50 W dahildir, |
| Termal izleme | HAYIR |
| Voltaj göstergesi | voltaj varlığı göstergesi (VPIS) |
| Yardımcı kontaklar | 2 NO + 2 NC anahtarı 1 OF sigortası atmış |
| Kilit tipi | Mekanik |
| Kilitleme cihazı | Tip C4: MT/BT/TR |
| Kilit tipi | Borulu |
| Cihazın bileşimi | Sigorta-anahtar kombinasyonu Toprak ayırıcı |
| Ağırlık | Hücre başına 130 kg |
| Yükseklik | 1690 mm |
| Genişlik | Hücre başına 375 mm |
| Derinlik | 940 mm |
| Çalışma sırasında ortam hava sıcaklığı | -5…40 °C |
|---|---|
| Ortam depolama sıcaklığı | -40…70 °C |
| IP koruma derecesi | IP2X |
| Titreşim direnci | 0,5 gn yatay sınıf 2 0,4 gn dikey sınıf 2 |
| Çalışma yüksekliği | = 1000 metre |
