SM61MEKAM3B4004 SM6-24 CM
New product

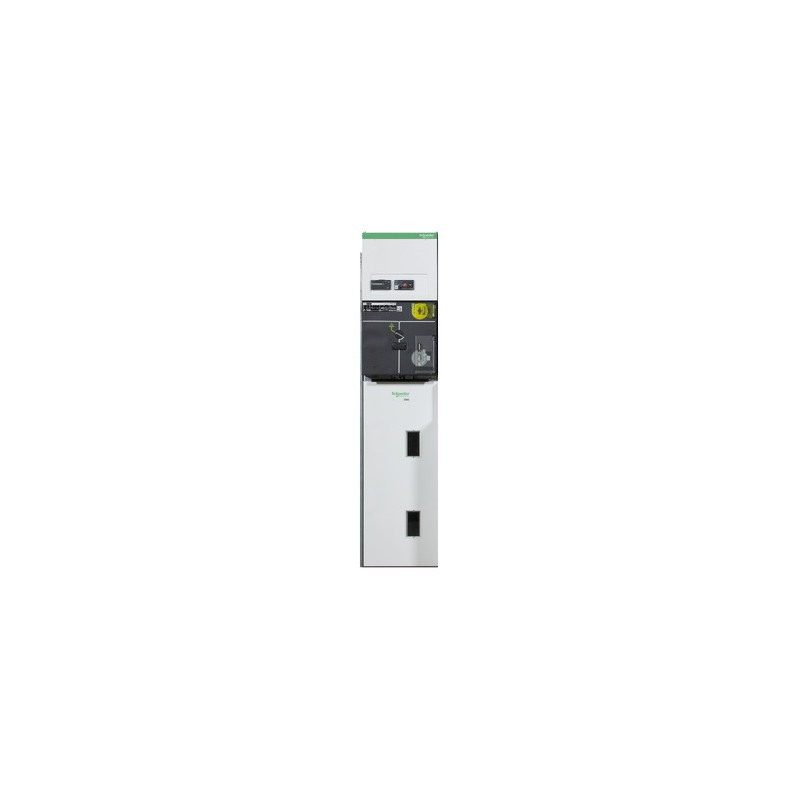

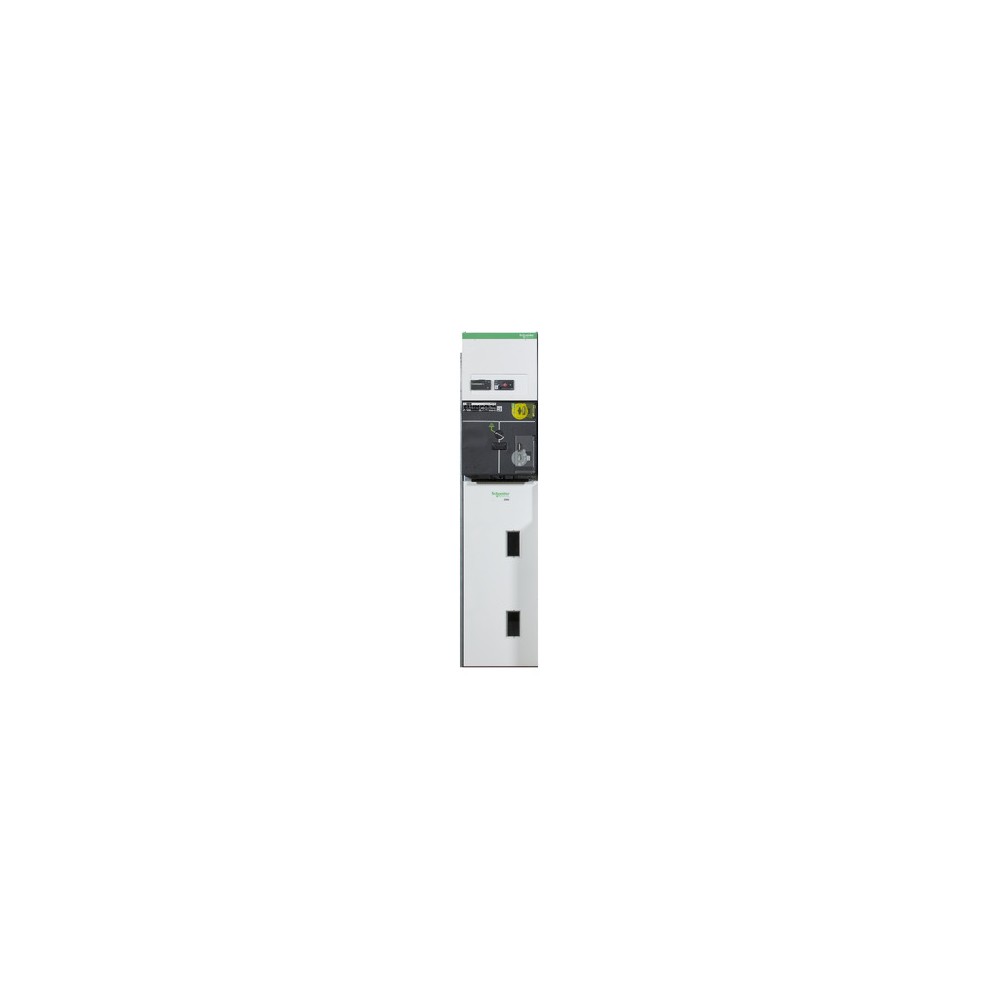

Schneider SM61MEKAM3B4004 SM6-24 CM Hava İzoleli Modüler Hücreler
| Ürün yelpazesi | SM6-24 |
|---|---|
| Teknoloji türü | Hava yalıtımlı panel SF6 gazında kesme |
| Cihaz adı | SANTİMETRE |
| Ürün veya ekipman türü | Hücre |
| Başvuru | Sayma |
| Ağ uzaktan kontrol sistemi | olmadan |
| İç kemer sınıflandırması | A-FL |
| İç ark tutma | 12,5 kA 0,7 sn |
| Ağ frekansı (fr) | 2 faz |
| Dielektrik test voltajı | 24 kV |
| Şok dalgası izolasyon seviyesi 1.2/50 µs (Yukarı) | Faz başına 125 kV |
| Atanmış kısa vadeli güç-frekans dayanım gerilimi (Ud) | 50 kV rms |
| [ABD] Nominal besleme gerilimi | 20kV |
| Nominal akım (In) | 50A |
| Anma kısa süreli izin verilen akım (Ik) | 12,5 kA rms 1sn |
| Standartlar | IEC 62271-102 IEC 62271-200 NF C 13-100 |
| Birincil gerilim trafosu | 20 kV/V3 |
|---|---|
| nominal bara akımı | 400A |
| Sipariş türü | CS kılavuzu |
| Sigorta tipi | UTE Solefuse 6.3 A 3 sigorta temin edildi |
| Ekipman dahil | 2 x küçük düşük voltaj kutusu, sigorta ayırıcısı ile/ Kutu 1 x ısıtma direnci 220 V AC 50 W trafo bölmesi voltajı |
| Yardımcı kontaklar | 1 "F" + 2 "O" ayırıcı 1 OF sigorta füzyonu |
| Kilit tipi | Mekanik (TT'nin inter-ayırıcı, topraklama anahtarı ve sekonder AG sigortaları arasında) |
| Cihazın bileşimi | Topraklama anahtarı |
| Yığın | 190 kilo |
| Yükseklik | 1600 mm |
| Genişlik | 375 mm |
| Derinlik | 940 mm |
| Çalışma sırasında ortam hava sıcaklığı | -5…40 °C |
|---|---|
| Ortam depolama sıcaklığı | -40…70 °C |
| IP koruma derecesi | IP2X |
| Titreşim direnci | 0,5 gn yatay sınıf 2 0,4 gn dikey sınıf 2 |
| Çalışma yüksekliği | = 1000 metre |
