SM61SWKAI3B4004 SM6-24 IM
New product

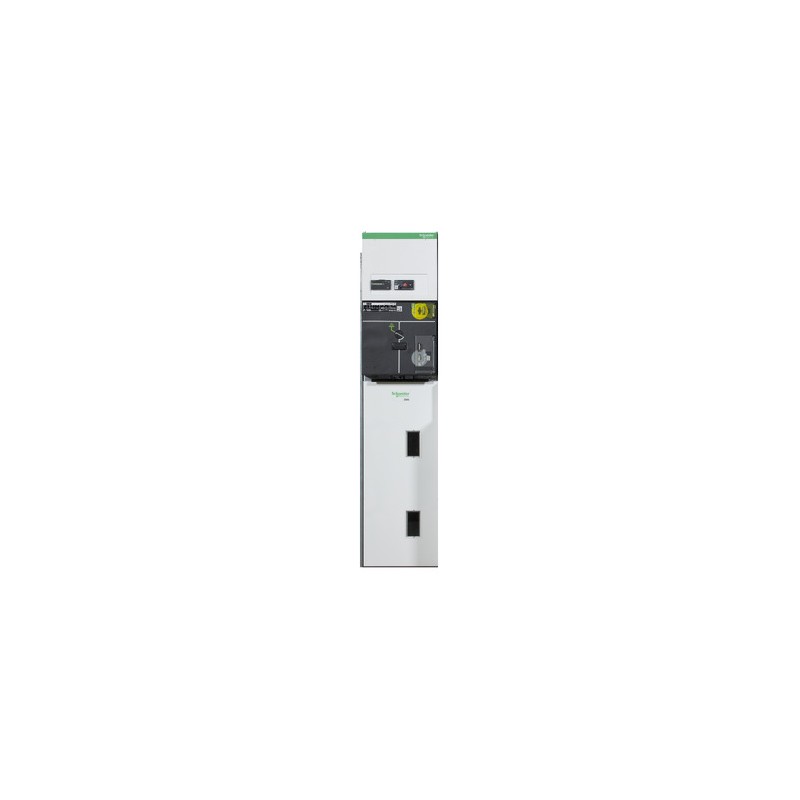

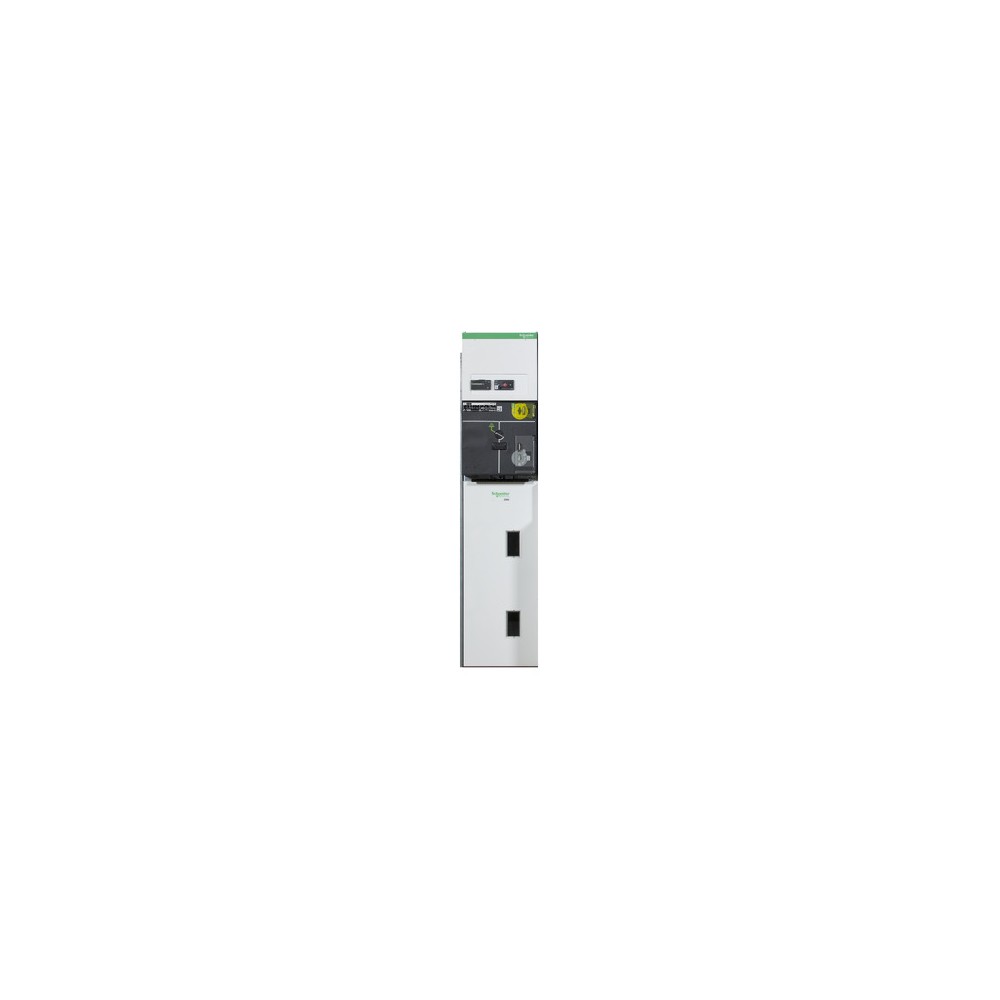

Schneider SM61SWKAI3B4004 SM6-24 IM Hava İzoleli Modüler Hücreler
| Ürün yelpazesi | SM6-24 |
|---|---|
| Teknoloji türü | Hava yalıtımlı panel SF6 gazında kesme |
| Cihaz adı | BEN |
| Ürün veya ekipman türü | Hücre |
| Başvuru | C13-100 şebeke varışı |
| Uzaktan kumanda tipi | olmadan |
| İç kemer sınıflandırması | A-FL |
| İç ark tutma | 12,5 kA 1 sn |
| Ağ frekansı (fr) | 2 faz |
| Dielektrik test voltajı | 24 kV |
| Şok dalgası izolasyon seviyesi 1.2/50 µs (Yukarı) | Faz başına 125 kV |
| Atanmış kısa vadeli güç-frekans dayanım gerilimi (Ud) | 50 kV rms |
| Çalışma gerilimi (Us) | 15...20 kV |
| Nominal akım (In) | 400A |
| Anma kısa süreli izin verilen akım (Ik) | 12,5 kA rms 1sn |
| Standartlar | IEC 62271-100 IEC 62271-102 IEC 62271-200 NF C 13-100 |
| Kablo bağlantısı | 1 tek kutuplu 240 mm² faz başına |
|---|---|
| Kablo girişi | Aşağı |
| nominal bara akımı | 400A |
| Sipariş türü | CIT kılavuzu |
| Ekipman dahil | Kablo bölmesinde 1 x ısıtma direnci 220 V AC 50 W dahildir, |
| Voltaj göstergesi | voltaj varlığı göstergesi (VPIS) |
| Yardımcı kontaklar | 2 NO + 2 NC anahtarı |
| Kilit tipi | Mekanik |
| Cihazın bileşimi | 1 x ayırıcı şalter 1 x topraklama anahtarı |
| Ağırlık | 130 kilo |
| Yükseklik | 1690 mm |
| Genişlik | 375 mm |
| Derinlik | 940 mm |
| Çalışma sırasında ortam hava sıcaklığı | -5…40 °C |
|---|---|
| IP koruma derecesi | IP2X |
| Titreşim direnci | 0,5 gn yatay sınıf 2 0,4 gn dikey sınıf 2 |
| Çalışma yüksekliği | = 1000 metre |
