SM62DMHTS3X600A000 SM6-36 DM1A-H
New

SM62DMHTS3X600A000 SM6-36 DM1A-H

New product

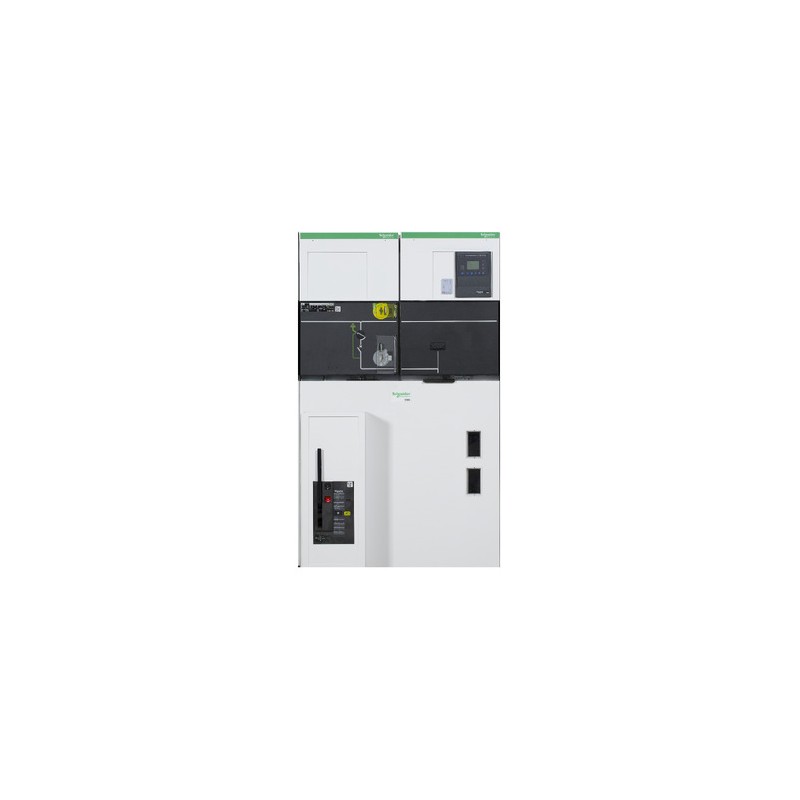

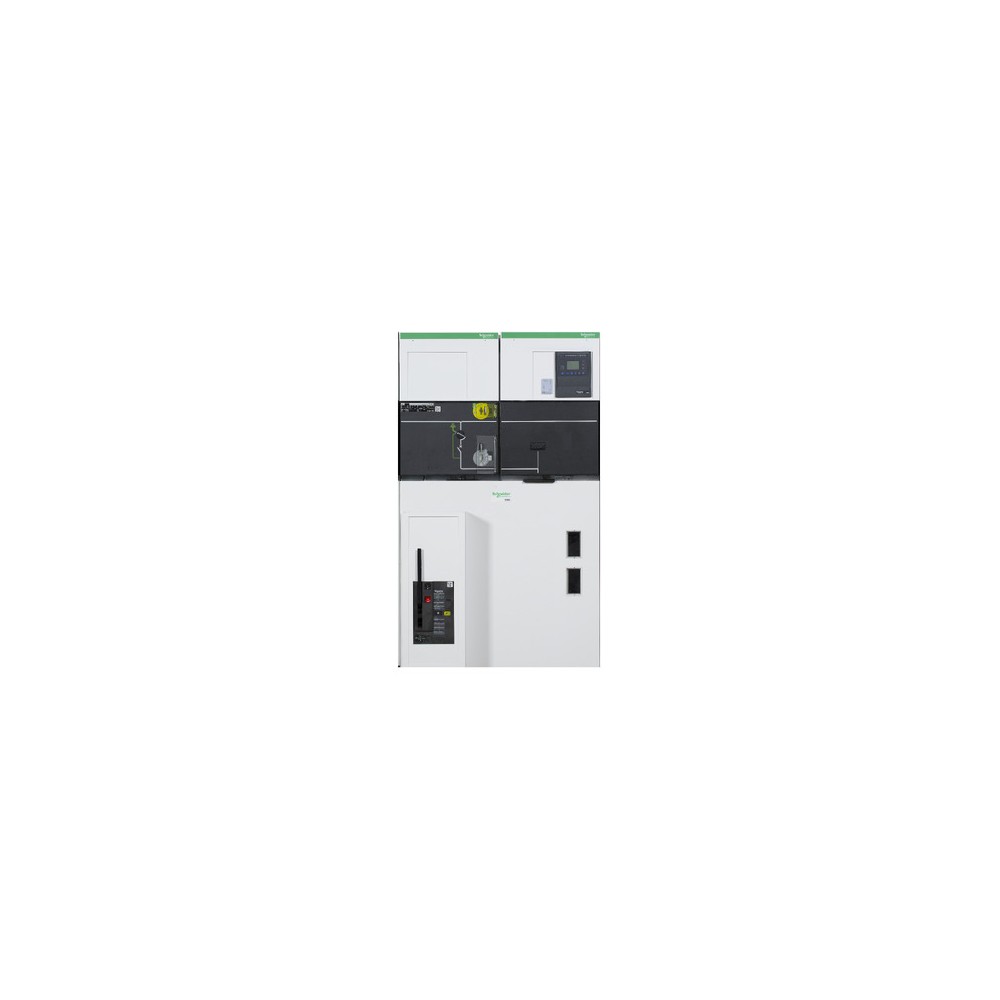

Schneider SM62DMHTS3X600A000 SM6-36 DM1A-H Hava İzoleli Modüler Hücreler

Ürün serisi SM6
Teknoloji Tipi Hava izoleli hücre
SF1
Ürün Grubu DM1A hat/toroid
Ürün Ya da Bileşen Tipi Hücre
İç ark sınıflandırması A-FL alt gaz çıkış
Exhaust gas Gaz çıkış alt
İç ark koruması 16 kA 1 s
ağ frekansı 50/60 Hz
dielektrik test gerilimi 36 kV
[Icw] nominal kısa süreli dayanma akımı 170 kV tepe
[Uimp] nominal darbe dayanım voltajı 70 kV rms 50 Hz for 1 dk
Rated continuous current (Ir) 630 A
[Icw] nominal kısa süreli dayanma akımı 16 kA rms 1 sn
Standartlar IEC 62271-200
IEC 62271-100:2012

Tamamlayıcı
Secondary current transformer 5 A 5 VA at sınıf 10P, 10
bara nominal akımı 630 A
operatörün tipi CS
Yaylı kurma RI tip açma/kapama butonu kesici
rated supply voltage of auxiliary and control circuits (Ua) 220 V AC motor
24 V DC açma bobini
24 V DC kapama bobini
anahtar kilidinin tipi Göbekli kilit
Koruma Türü Kesici
CB adı SF1 tip 1
CB kurulumu Ayrılabilir
CB çalışma konumu Soldan (B1)
Mass 600 kg
Genişlik 1000 mm
Derinlik 1400 mm

Ortam
çalışma için ortam hava sıcaklığı -5…40 °C
Depolama Ortam Koşulları -40…70 °C
IP koruma derecesi IP3x
titreşim direnci 0,5 gn yatay
0.4 gn dikey
Çalışma Yüksekliği <= 1000 m
